SKF 71916CE/P4A轴承尺寸、参数、图纸、互换、价格
SKF 71916CE/P4A轴承
更新日期：2024-12-17 15:47:53
市场价：￥4299.86元（非销售价）
库存：8套

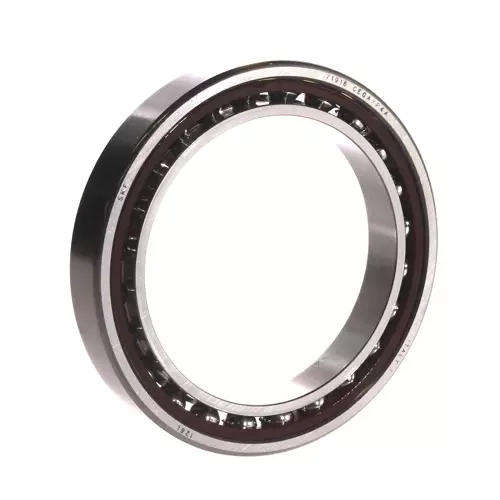

SKF 71916CE/P4A轴承属于超精密角接触球轴承，内径：80 mm，外径：110 mm，宽度：16 mm，内圈肩部直径（最大侧面）：89.3 mm，内圈肩部直径（最小侧面）：86.8 mm，外圈肩部直径（大侧面）：100.52 mm，内圈最大侧面倒角尺寸（min.）：1 mm，外圈-最小侧面倒角尺寸（min.）：0.3 mm，距离压力点：20.7 mm。
前缀列表：。后缀列表：【CE：15° 接触角，高转速，E型设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
1
9
1
6
C
E
/
P
4
A
7：角接触球轴承
19：尺寸系列：19系列
16：内径：80 mm
CE：15° 接触角，高转速，E型设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
角接触球轴承
19：
尺寸系列：19系列
16：
内径：80 mm
CE：
15° 接触角，高转速，E型设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 80mm |
| 外径 | D | 110mm |
| 宽度 | B | 16mm |
| 内圈肩部直径（最大侧面） | d₁ | 89.3mm |
| 内圈肩部直径（最小侧面） | d₂ | 86.8mm |
| 外圈肩部直径（大侧面） | D₁ | 100.52mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 20.7mm |
| 轴挡肩直径 | dₐ min. | 84.6mm |
| 轴挡肩直径 | db min. | 82mm |
| 轴承座挡肩尺寸 | Dₐ max. | 105.4mm |
| 轴承座挡肩尺寸 | Db max. | 108mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.3mm |
| 润滑脂喷嘴位置 | dₙ | 91.5mm |
| 基本额定动载 | 22.9kN |
| 基本额定静载荷 | 18kN |
| 疲劳载荷限值 | 0.75kN |
| 润滑脂润滑可达转速 | 16500r/min |
| 油气润滑法可达转速 | 25000r/min |
| 接触角 | 15° |
| 球直径 | 9.525mm |
| 页数 | 24 |
| 参考润滑脂量 | 4.8cm³ |
| 轴承重量 | 0.36kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 71916CEGA/P4A轴承 | ￥4565.03元 | - | 8 |
