SKF 71814CD/P4轴承尺寸、参数、图纸、互换、价格
SKF 71814CD/P4轴承
更新日期：2024-12-16 19:25:33
市场价：￥3780元（非销售价）
库存：10套
SKF 71814CD/P4轴承属于超精密角接触球轴承，内径：70 mm，外径：90 mm，宽度：10 mm，内圈肩部直径（最大侧面）：76.7 mm，内圈肩部直径（最小侧面）：76.7 mm，外圈肩部直径（大侧面）：83.5 mm，内圈最大侧面倒角尺寸（min.）：0.6 mm，外圈-最小侧面倒角尺寸（min.）：0.3 mm，距离压力点：15.7 mm。
前缀列表：。后缀列表：【CD：15° 接触角，高载荷设计】【/：分隔符】【P4：尺寸和几何公差符合 ISO 公差 4 级标准】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
1
8
1
4
C
D
/
P
4
7：角接触球轴承
18：尺寸系列：18系列
14：内径：70 mm
CD：15° 接触角，高载荷设计
/：分隔符
P4：尺寸和几何公差符合 ISO 公差 4 级标准
7：
角接触球轴承
18：
尺寸系列：18系列
14：
内径：70 mm
CD：
15° 接触角，高载荷设计
/：
分隔符
P4：
尺寸和几何公差符合 ISO 公差 4 级标准
| 内径 | d | 70mm |
| 外径 | D | 90mm |
| 宽度 | B | 10mm |
| 内圈肩部直径（最大侧面） | d₁ | 76.7mm |
| 内圈肩部直径（最小侧面） | d₂ | 76.7mm |
| 外圈肩部直径（大侧面） | D₁ | 83.5mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 0.6mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 15.7mm |
| 轴挡肩直径 | dₐ min. | 73.2mm |
| 轴挡肩直径 | db min. | 73.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 86.8mm |
| 轴承座挡肩尺寸 | Db max. | 88mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
| 润滑脂喷嘴位置 | dₙ | 77.4mm |
| 基本额定动载 | 13.8kN |
| 基本额定静载荷 | 16kN |
| 疲劳载荷限值 | 0.67kN |
| 润滑脂润滑可达转速 | 14000r/min |
| 油气润滑法可达转速 | 22000r/min |
| 接触角 | 15° |
| 球直径 | 5.556mm |
| 页数 | 31 |
| 参考润滑脂量 | 1.4cm³ |
| 轴承重量 | 0.13kg |
| 型号 | 市场价 | 销售价 | 库存 |

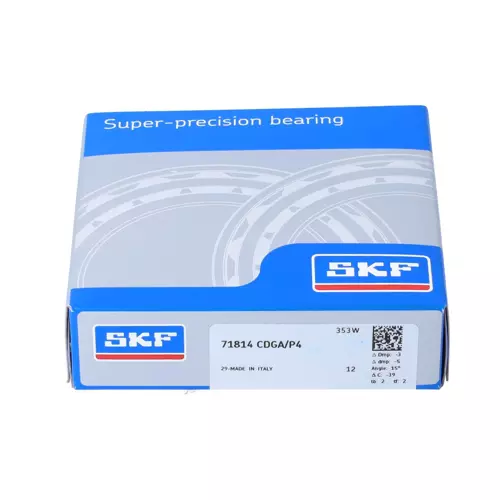

| SKF 71814 CDGA/P4轴承，货期1-3周 | ￥3433.3元 | - | 2 |
