SKF 7034CD/P4A轴承尺寸、参数、图纸、互换、价格

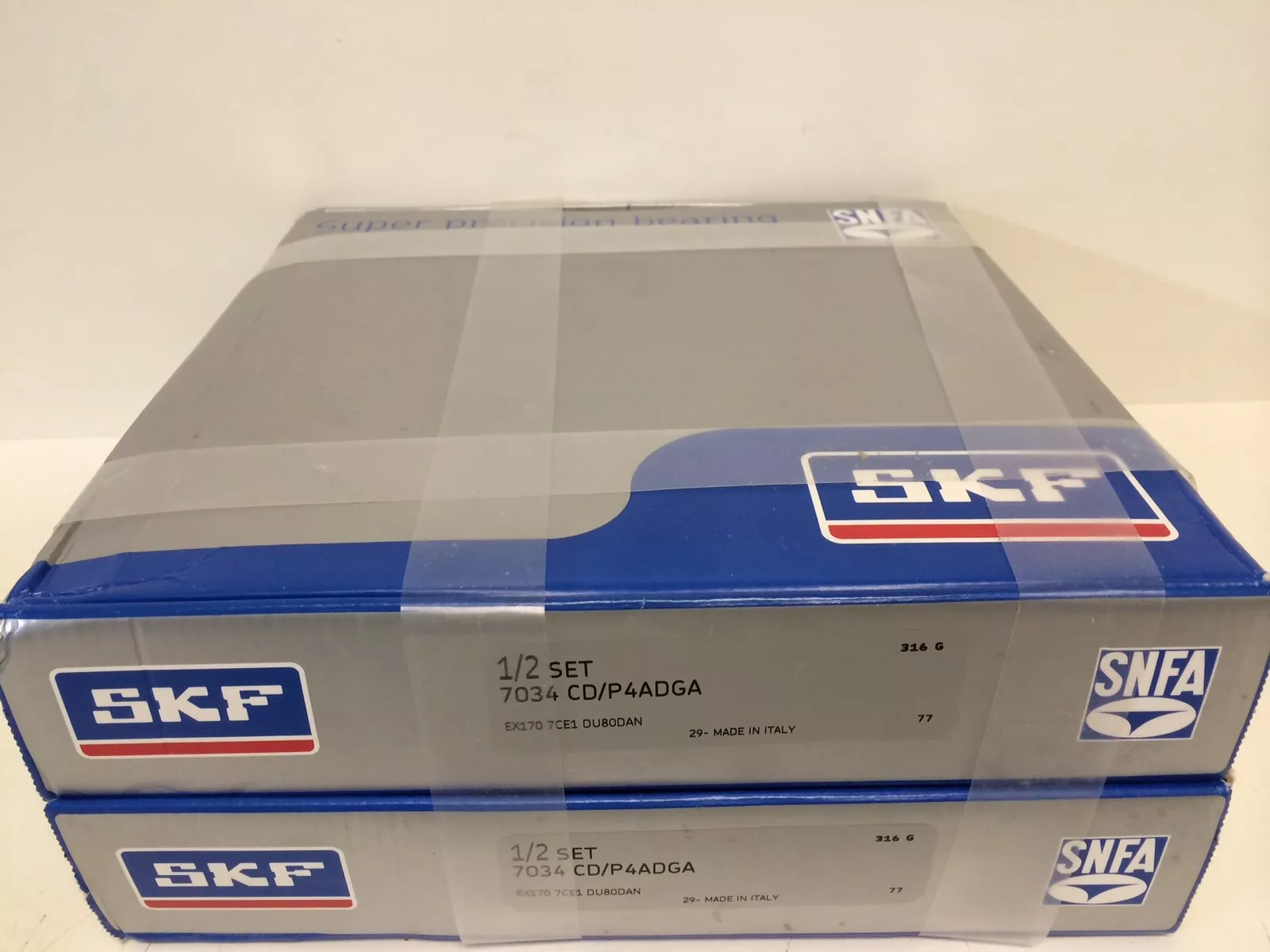

SKF 7034CD/P4A轴承
更新日期：2024-12-16 16:49:37
市场价：￥9576元（非销售价）
库存：3套
SKF 7034CD/P4A轴承属于超精密角接触球轴承，内径：170 mm，外径：260 mm，宽度：42 mm，内圈肩部直径（最大侧面）：198.7 mm，内圈肩部直径（最小侧面）：198.7 mm，外圈肩部直径（大侧面）：231.3 mm，内圈最大侧面倒角尺寸（min.）：2.1 mm，外圈-最小侧面倒角尺寸（min.）：1.1 mm，距离压力点：49.9 mm。
前缀列表：。后缀列表：【CD：15° 接触角，高载荷设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
3
4
C
D
/
P
4
A
7：超精密角接触球轴承
0：尺寸系列：10系列
34：内径：170 mm
CD：15° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
超精密角接触球轴承
0：
尺寸系列：10系列
34：
内径：170 mm
CD：
15° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 170mm |
| 外径 | D | 260mm |
| 宽度 | B | 42mm |
| 内圈肩部直径（最大侧面） | d₁ | 198.7mm |
| 内圈肩部直径（最小侧面） | d₂ | 198.7mm |
| 外圈肩部直径（大侧面） | D₁ | 231.3mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 2.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 1.1mm |
| 距离压力点 | a | 49.9mm |
| 轴挡肩直径 | dₐ min. | 181mm |
| 轴挡肩直径 | db min. | 181mm |
| 轴承座挡肩尺寸 | Dₐ max. | 249mm |
| 轴承座挡肩尺寸 | Db max. | 254mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
| 润滑脂喷嘴位置 | dₙ | 205.8mm |
| 基本额定动载 | 212kN |
| 基本额定静载荷 | 245kN |
| 疲劳载荷限值 | 7.1kN |
| 润滑脂润滑可达转速 | 5300r/min |
| 油气润滑法可达转速 | 8000r/min |
| 接触角 | 15° |
| 球直径 | 26.988mm |
| 页数 | 22 |
| 参考润滑脂量 | 84cm³ |
| 轴承重量 | 6.99kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 7034CDGA/P4A轴承 | ￥10166.52元 | - | 3 |
| SKF 7034CD/P4ATT轴承 | ￥24570元 | - | 1 |
