SKF 7024ACD/P4A轴承尺寸、参数、图纸、互换、价格

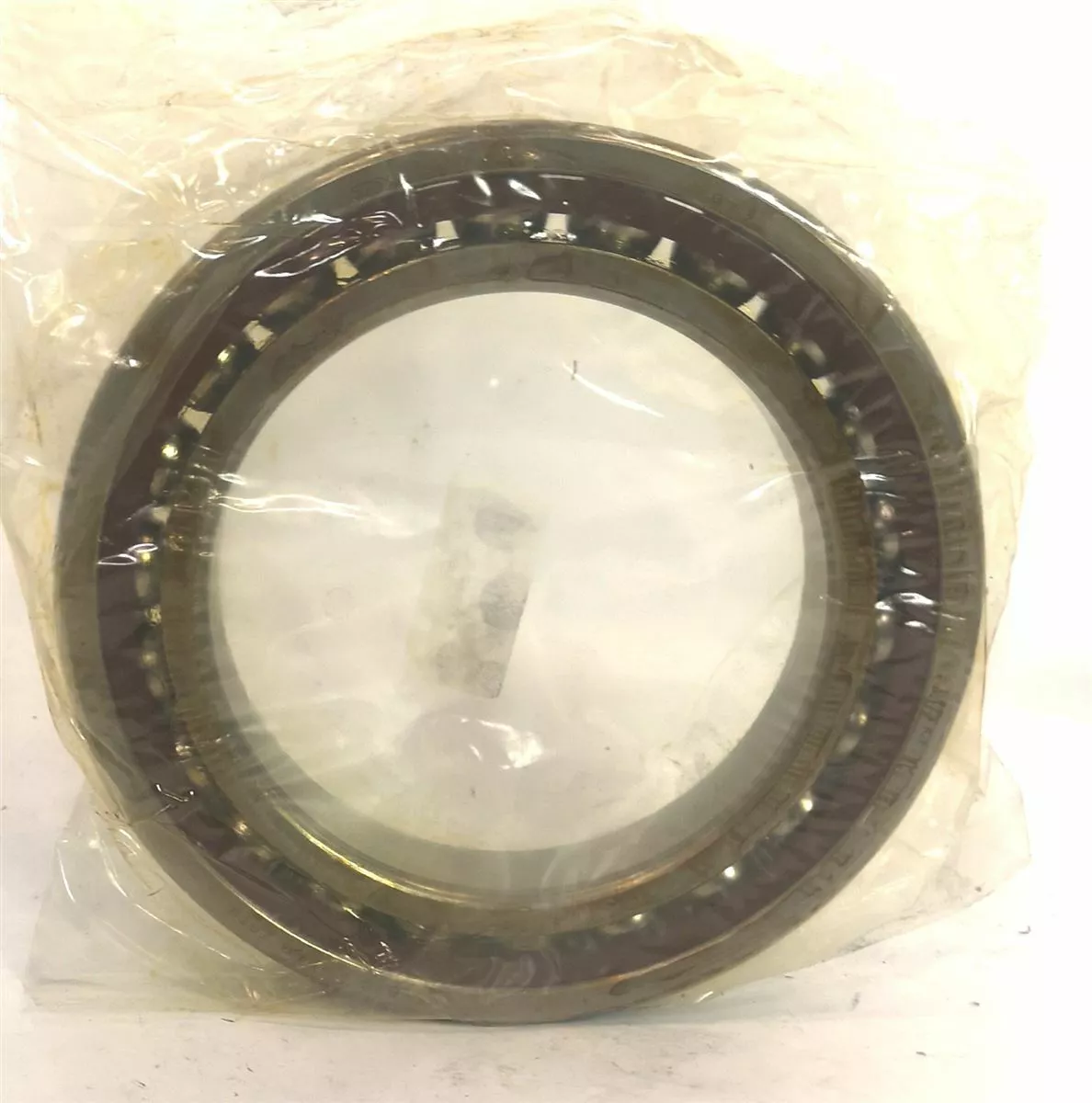

SKF 7024ACD/P4A轴承
更新日期：2024-12-16 16:00:07
市场价：￥3368.96元（非销售价）
库存：6套
SKF 7024ACD/P4A轴承属于超精密角接触球轴承，内径：120 mm，外径：180 mm，宽度：28 mm，内圈肩部直径（最大侧面）：138.5 mm，内圈肩部直径（最小侧面）：138.5 mm，外圈肩部直径（大侧面）：161.5 mm，内圈最大侧面倒角尺寸（min.）：2 mm，外圈-最小侧面倒角尺寸（min.）：1 mm，距离压力点：49.1 mm。
前缀列表：。后缀列表：【ACD：25° 接触角，高载荷设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
2
4
A
C
D
/
P
4
A
7：超精密角接触球轴承
0：尺寸系列：10系列
24：内径：120 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
超精密角接触球轴承
0：
尺寸系列：10系列
24：
内径：120 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 120mm |
| 外径 | D | 180mm |
| 宽度 | B | 28mm |
| 内圈肩部直径（最大侧面） | d₁ | 138.5mm |
| 内圈肩部直径（最小侧面） | d₂ | 138.5mm |
| 外圈肩部直径（大侧面） | D₁ | 161.5mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 2mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 1mm |
| 距离压力点 | a | 49.1mm |
| 轴挡肩直径 | dₐ min. | 129mm |
| 轴挡肩直径 | db min. | 129mm |
| 轴承座挡肩尺寸 | Dₐ max. | 171mm |
| 轴承座挡肩尺寸 | Db max. | 175mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
| 润滑脂喷嘴位置 | dₙ | 142.6mm |
| 基本额定动载 | 111kN |
| 基本额定静载荷 | 116kN |
| 疲劳载荷限值 | 4kN |
| 润滑脂润滑可达转速 | 6700r/min |
| 油气润滑法可达转速 | 10000r/min |
| 接触角 | 25° |
| 球直径 | 19.05mm |
| 页数 | 22 |
| 参考润滑脂量 | 27cm³ |
| 轴承重量 | 2.13kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 7024ACDGA/P4A轴承，货期1-3周 | ￥7560.8元 | - | 2 |
| SKF 7024ACD/P4ADGA轴承 | ￥3276元 | - | 1 |
| SKF 7024ACDGAT/P4VK555轴承 | ￥3210.48元 | - | 2 |
| SKF 7024ACD/P4轴承 | ￥3685.5元 | - | 3 |
