SKF 7009CE/P4A轴承尺寸、参数、图纸、互换、价格
SKF 7009CE/P4A轴承
更新日期：2024-12-13 17:08:25
市场价：￥2229.48元（非销售价）
库存：31套

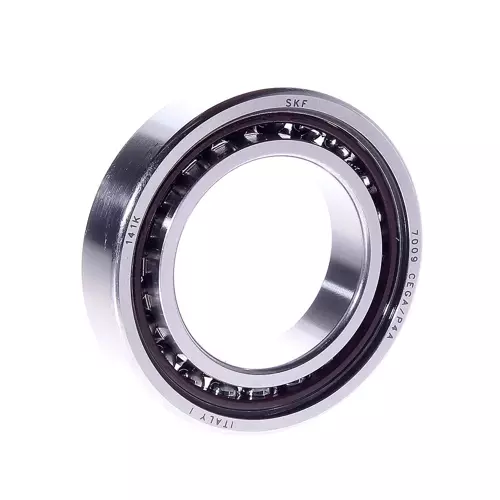

SKF 7009CE/P4A轴承属于超精密角接触球轴承，内径：45 mm，外径：75 mm，宽度：16 mm，内圈肩部直径（最大侧面）：55.7 mm，内圈肩部直径（最小侧面）：53.6 mm，外圈肩部直径（大侧面）：64.25 mm，内圈最大侧面倒角尺寸（min.）：1 mm，外圈-最小侧面倒角尺寸（min.）：0.6 mm，距离压力点：16.1 mm。
前缀列表：。后缀列表：【CE：15° 接触角，高转速，E型设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
0
9
C
E
/
P
4
A
7：超精密角接触球轴承
0：尺寸系列：10系列
09：内径：45 mm
CE：15° 接触角，高转速，E型设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
超精密角接触球轴承
0：
尺寸系列：10系列
09：
内径：45 mm
CE：
15° 接触角，高转速，E型设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 45mm |
| 外径 | D | 75mm |
| 宽度 | B | 16mm |
| 内圈肩部直径（最大侧面） | d₁ | 55.7mm |
| 内圈肩部直径（最小侧面） | d₂ | 53.6mm |
| 外圈肩部直径（大侧面） | D₁ | 64.25mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 16.1mm |
| 轴挡肩直径 | dₐ min. | 49.6mm |
| 轴挡肩直径 | db min. | 49.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 70.4mm |
| 轴承座挡肩尺寸 | Db max. | 70.8mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
| 润滑脂喷嘴位置 | dₙ | 57.6mm |
| 基本额定动载 | 13kN |
| 基本额定静载荷 | 8.5kN |
| 疲劳载荷限值 | 0.36kN |
| 润滑脂润滑可达转速 | 27000r/min |
| 油气润滑法可达转速 | 41000r/min |
| 接触角 | 15° |
| 球直径 | 7.144mm |
| 页数 | 21 |
| 参考润滑脂量 | 3.4cm³ |
| 轴承重量 | 0.24kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 7009CE/P4ADGA轴承 | ￥2502.5元 | - | 31 |
| SKF 7009CE/PA9ADT轴承 | ￥709.8元 | - | 21 |
| SKF 7009CE/P4ADT轴承 | ￥1296.75元 | - | 1 |
| SKF 7009CEGA/P4A轴承 | ￥2818.53元 | - | 3 |
