SKF 7005ACD/P4AH轴承尺寸、参数、图纸、互换、价格

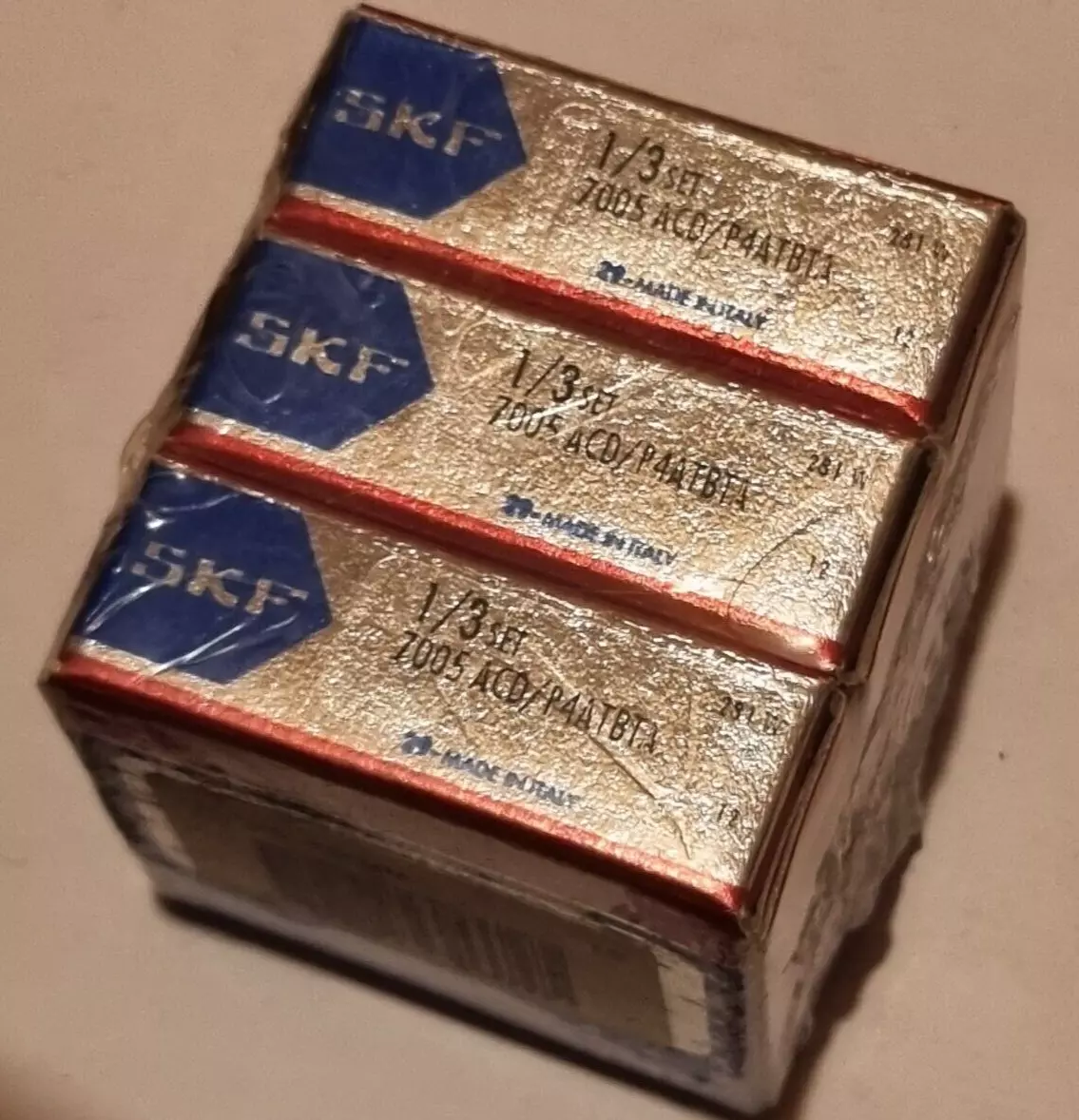

SKF 7005ACD/P4AH轴承
更新日期：2024-12-13 13:44:35
市场价：￥943.58元（非销售价）
库存：16套
SKF 7005ACD/P4AH轴承属于超精密角接触球轴承，内径：25 mm，外径：47 mm，宽度：12 mm，内圈肩部直径（最大侧面）：32.1 mm，内圈肩部直径（最小侧面）：32.1 mm，外圈肩部直径（大侧面）：39.9 mm，润滑孔直径（外圈）：0.5 mm，外圈润滑槽位置：7.25 mm，内圈最大侧面倒角尺寸（min.）：0.6 mm，外圈-最小侧面倒角尺寸（min.）：0.3 mm。
前缀列表：。后缀列表：【ACD：25° 接触角，高载荷设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】【H：外圈非推力侧上有两个润滑孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
0
5
A
C
D
/
P
4
A
H
7：超精密角接触球轴承
0：尺寸系列：10系列
05：内径：25 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
H：外圈非推力侧上有两个润滑孔
7：
超精密角接触球轴承
0：
尺寸系列：10系列
05：
内径：25 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
H：
外圈非推力侧上有两个润滑孔
| 内径 | d | 25mm |
| 外径 | D | 47mm |
| 宽度 | B | 12mm |
| 内圈肩部直径（最大侧面） | d₁ | 32.1mm |
| 内圈肩部直径（最小侧面） | d₂ | 32.1mm |
| 外圈肩部直径（大侧面） | D₁ | 39.9mm |
| 润滑孔直径（外圈） | K | 0.5mm |
| 外圈润滑槽位置 | C₁ | 7.25mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 0.6mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 14.5mm |
| 轴挡肩直径 | dₐ min. | 28.2mm |
| 轴挡肩直径 | db min. | 28.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 43.8mm |
| 轴承座挡肩尺寸 | Db max. | 45mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
| 润滑脂喷嘴位置 | dₙ | 33.4mm |
| 基本额定动载 | 9.23kN |
| 基本额定静载荷 | 5kN |
| 疲劳载荷限值 | 0.212kN |
| 润滑脂润滑可达转速 | 34000r/min |
| 油气润滑法可达转速 | 50000r/min |
| 接触角 | 25° |
| 球直径 | 6.35mm |
| 页数 | 14 |
| 参考润滑脂量 | 1.02cm³ |
| 轴承重量 | 0.079kg |
