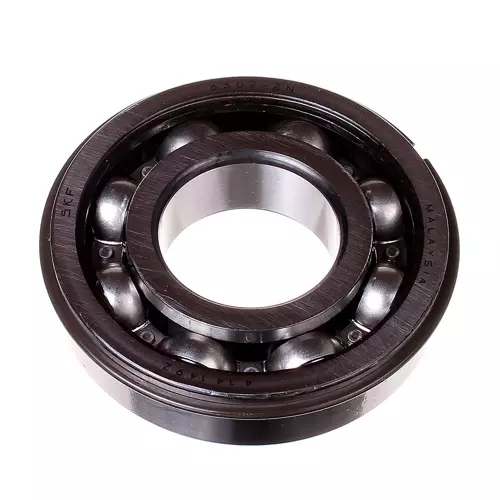

SKF 6309-ZNR轴承
更新日期：2024-11-23 11:32:08
市场价：￥438.54元（非销售价）
库存：4套
SKF 6309-ZNR轴承属于深沟球轴承，内径：45 mm，外径：100 mm，宽度：25 mm，内圈肩部直径（≈）：62.18 mm，外圈肩部凹槽直径（≈）：86.7 mm，外圈止动槽的直径：96.8 mm，止动环外径：106.5 mm，外圈止动槽宽度：2.7 mm，外圈侧面-止动槽的距离：3.28 mm，止动环宽度：2.46 mm。
前缀列表：。后缀列表：【-Z：单面带防尘盖】【NR：带止动环槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
3
0
9
-
Z
N
R
6：深沟球轴承
3：尺寸系列：03系列
09：内径：45 mm
-Z：单面带防尘盖
NR：带止动环槽
6：
深沟球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
-Z：
单面带防尘盖
NR：
带止动环槽
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 25mm |
| 内圈肩部直径 | d₁ ≈ | 62.18mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 86.7mm |
| 外圈止动槽的直径 | D₃ | 96.8mm |
| 止动环外径 | D₄ | 106.5mm |
| 外圈止动槽宽度 | b | 2.7mm |
| 外圈侧面-止动槽的距离 | C | 3.28mm |
| 止动环宽度 | f | 2.46mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 轴挡肩直径 | dₐ min. | 54mm |
| 轴挡肩直径 | dₐ max. | 62.1mm |
| 轴承座挡肩尺寸 | Dₐ max. | 91mm |
| 轴承座内的止动环凹槽直径 | Db min. | 108mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 3mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 5.74mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 55.3kN |
| 基本额定静载荷 | 31.5kN |
| 疲劳载荷限值 | 1.34kN |
| 参考转速 | 15000r/min |
| 极限转速 | 9500r/min |
| 计算系数 | 0.03 |
| 计算系数 | 13 |
| 轴承重量 | 0.87kg |
| 止动环 | SP 100 |
| 尺寸公差 | P6 | |
| 径向跳动 | P6 |
