SKF 6308NR轴承尺寸、参数、图纸、互换、价格

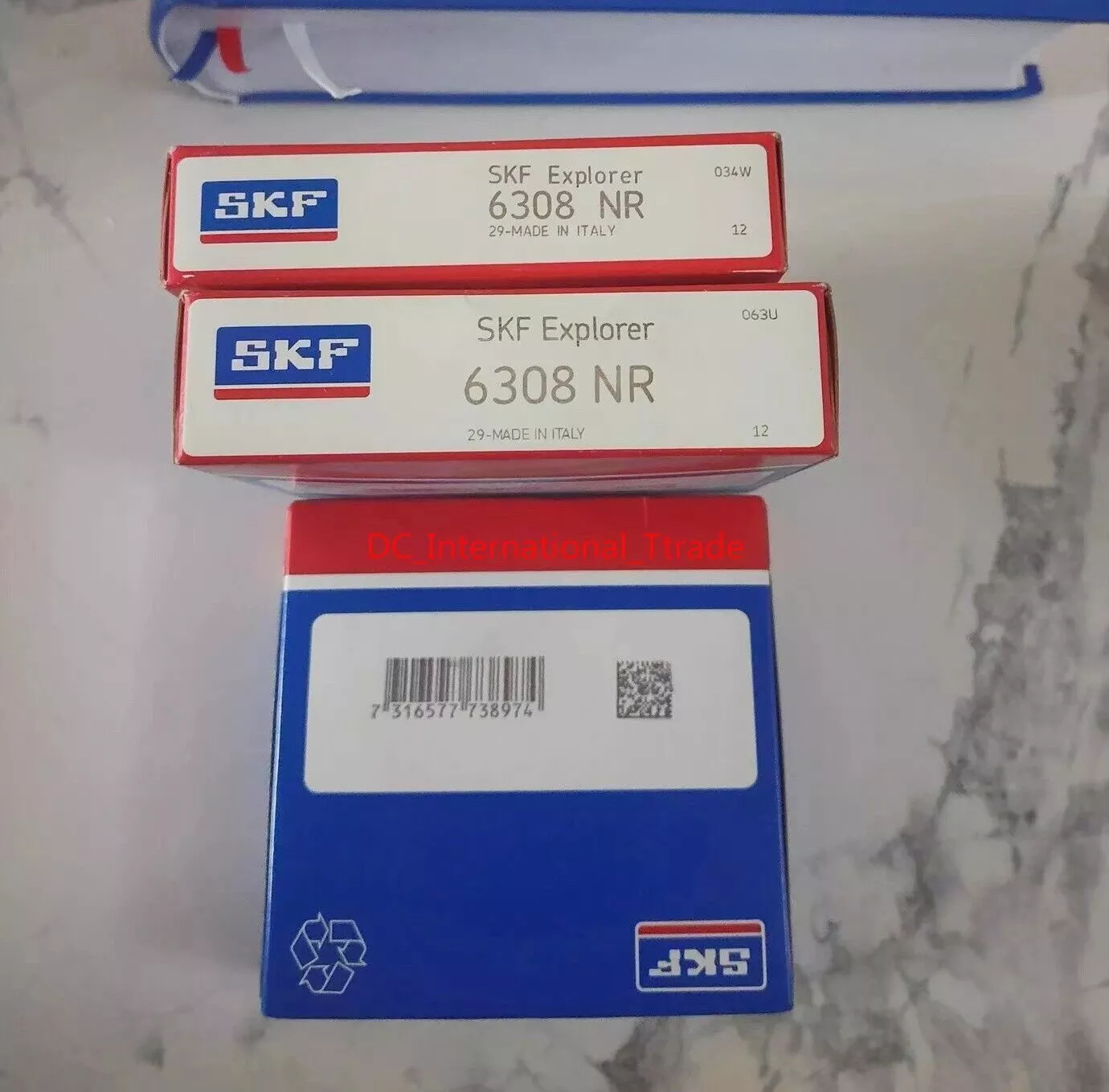

SKF 6308NR轴承
更新日期：2024-11-25 11:40:16
市场价：￥350.4元（非销售价）
库存：1套
SKF 6308NR轴承属于深沟球轴承，内径：40 mm，外径：90 mm，宽度：23 mm，内圈肩部直径（≈）：56.11 mm，外圈肩部凹槽直径（≈）：77.7 mm，外圈止动槽的直径：86.79 mm，止动环外径：96.5 mm，外圈止动槽宽度：2.7 mm，外圈侧面-止动槽的距离：3.28 mm，止动环宽度：2.46 mm。
前缀列表：。后缀列表：【NR：带止动环槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
3
0
8
N
R
6：深沟球轴承
3：尺寸系列：03系列
08：内径：40 mm
NR：带止动环槽
6：
深沟球轴承
3：
尺寸系列：03系列
08：
内径：40 mm
NR：
带止动环槽
| 内径 | d | 40mm |
| 外径 | D | 90mm |
| 宽度 | B | 23mm |
| 内圈肩部直径 | d₁ ≈ | 56.11mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 77.7mm |
| 外圈止动槽的直径 | D₃ | 86.79mm |
| 止动环外径 | D₄ | 96.5mm |
| 外圈止动槽宽度 | b | 2.7mm |
| 外圈侧面-止动槽的距离 | C | 3.28mm |
| 止动环宽度 | f | 2.46mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 轴挡肩直径 | dₐ min. | 49mm |
| 轴承座挡肩尺寸 | Dₐ max. | 81mm |
| 轴承座内的止动环凹槽直径 | Db min. | 98mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 3mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 5.74mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 42.3kN |
| 基本额定静载荷 | 24kN |
| 疲劳载荷限值 | 1.02kN |
| 参考转速 | 17000r/min |
| 极限转速 | 11000r/min |
| 计算系数 | 0.03 |
| 计算系数 | 13 |
| 轴承重量 | 0.64kg |
| 止动环 | SP 90 |
| 尺寸公差 | P6 | |
| 径向跳动 | P6 |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 6308NR/C3轴承，货期1-3周 | ￥426.4元 | - | 23 |
