SKF 6305N轴承尺寸、参数、图纸、互换、价格

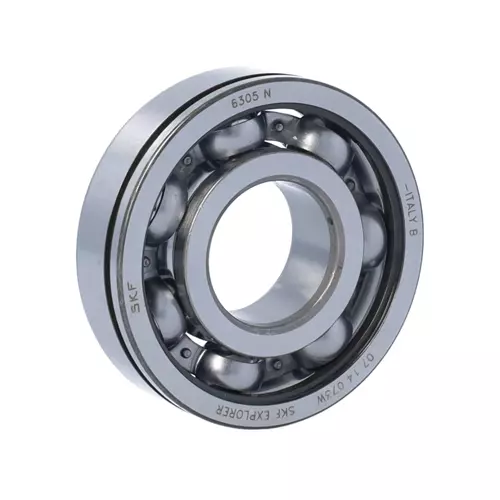

SKF 6305N轴承
更新日期：2024-11-27 10:19:02
市场价：￥119.48元（非销售价）
库存：35套
SKF 6305N轴承属于深沟球轴承，内径：25 mm，外径：62 mm，宽度：17 mm，内圈肩部直径（≈）：36.6 mm，外圈肩部凹槽直径（≈）：52.7 mm，外圈止动槽的直径：59.61 mm，外圈止动槽宽度：1.9 mm，外圈侧面-止动槽的距离：3.28 mm，止动槽底部半径（max.）：0.6 mm，外圈倒角尺寸（min.）：1.1 mm。
前缀列表：。后缀列表：【N：外圈带止动槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
3
0
5
N
6：深沟球轴承
3：尺寸系列：03系列
05：内径：25 mm
N：外圈带止动槽
6：
深沟球轴承
3：
尺寸系列：03系列
05：
内径：25 mm
N：
外圈带止动槽
| 内径 | d | 25mm |
| 外径 | D | 62mm |
| 宽度 | B | 17mm |
| 内圈肩部直径 | d₁ ≈ | 36.6mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 52.7mm |
| 外圈止动槽的直径 | D₃ | 59.61mm |
| 外圈止动槽宽度 | b | 1.9mm |
| 外圈侧面-止动槽的距离 | C | 3.28mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 轴挡肩直径 | dₐ min. | 32mm |
| 轴承座挡肩尺寸 | Dₐ max. | 55mm |
| 轴承座内的止动环凹槽直径 | Db min. | 69mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 2.2mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 4.98mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 23.4kN |
| 基本额定静载荷 | 11.6kN |
| 疲劳载荷限值 | 0.49kN |
| 参考转速 | 24000r/min |
| 极限转速 | 16000r/min |
| 计算系数 | 0.03 |
| 计算系数 | 12.4 |
| 轴承重量 | 0.22kg |
| 尺寸公差 | P6 | |
| 径向跳动 | P6 |
