SKF 60/500N1MAS轴承尺寸、参数、图纸、互换、价格
SKF 60/500N1MAS轴承
更新日期：2024-11-25 17:42:21

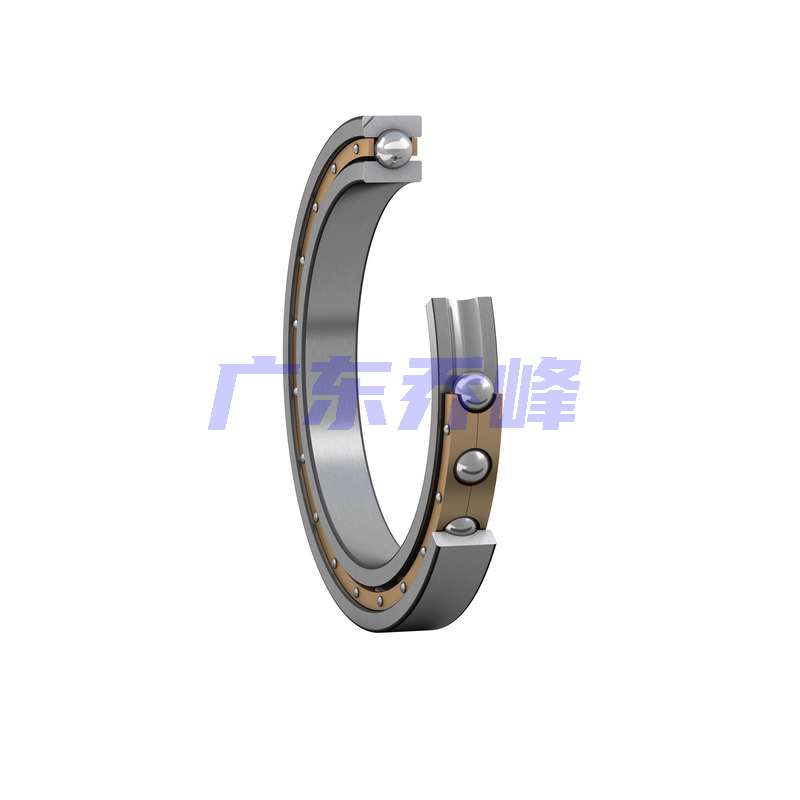

SKF 60/500N1MAS轴承属于深沟球轴承，内径：500 mm，外径：720 mm，宽度：100 mm，内圈肩部直径（≈）：570 mm，外圈肩部直径/座圈内部直径（≈）：649.54 mm，外圈带定位槽深度：20 mm，外圈带定位槽宽度：15.5 mm，定位槽内角半径：3 mm，外圈倒角尺寸（min.）：6 mm。
前缀列表：。后缀列表：【N1：外圈一个端面带一个定位槽（凹槽）】【MA：机切削黄铜保持架，外圈引导】【S：引导圈面上带润滑槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
0
/
5
0
0
N
1
M
A
S
6：深沟球轴承
0：尺寸系列：10系列
/：分隔符
500：内径：500 mm
N1：外圈一个端面带一个定位槽（凹槽）
MA：机切削黄铜保持架，外圈引导
S：引导圈面上带润滑槽
6：
深沟球轴承
0：
尺寸系列：10系列
/：
分隔符
500：
内径：500 mm
N1：
外圈一个端面带一个定位槽（凹槽）
MA：
机切削黄铜保持架，外圈引导
S：
引导圈面上带润滑槽
| 内径 | d | 500mm |
| 外径 | D | 720mm |
| 宽度 | B | 100mm |
| 内圈肩部直径 | d₁ ≈ | 570mm |
| 外圈肩部直径/座圈内部直径 | D₁ ≈ | 649.54mm |
| 外圈带定位槽深度 | h | 20mm |
| 外圈带定位槽宽度 | b | 15.5mm |
| 定位槽内角半径 | r₀ | 3mm |
| 外圈倒角尺寸 | r₁,₂ min. | 6mm |
| 轴挡肩直径 | dₐ min. | 523mm |
| 轴承座挡肩尺寸 | Dₐ max. | 697mm |
| 倒角半径 | rₐ max. | 5mm |
| 基本额定动载 | 605kN |
| 基本额定静载荷 | 1140kN |
| 疲劳载荷限值 | 19.6kN |
| 参考转速 | 1600r/min |
| 极限转速 | 1300r/min |
| 计算系数 | 0.025 |
| 计算系数 | 16.2 |
| 轴承重量 | 136kg |
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
