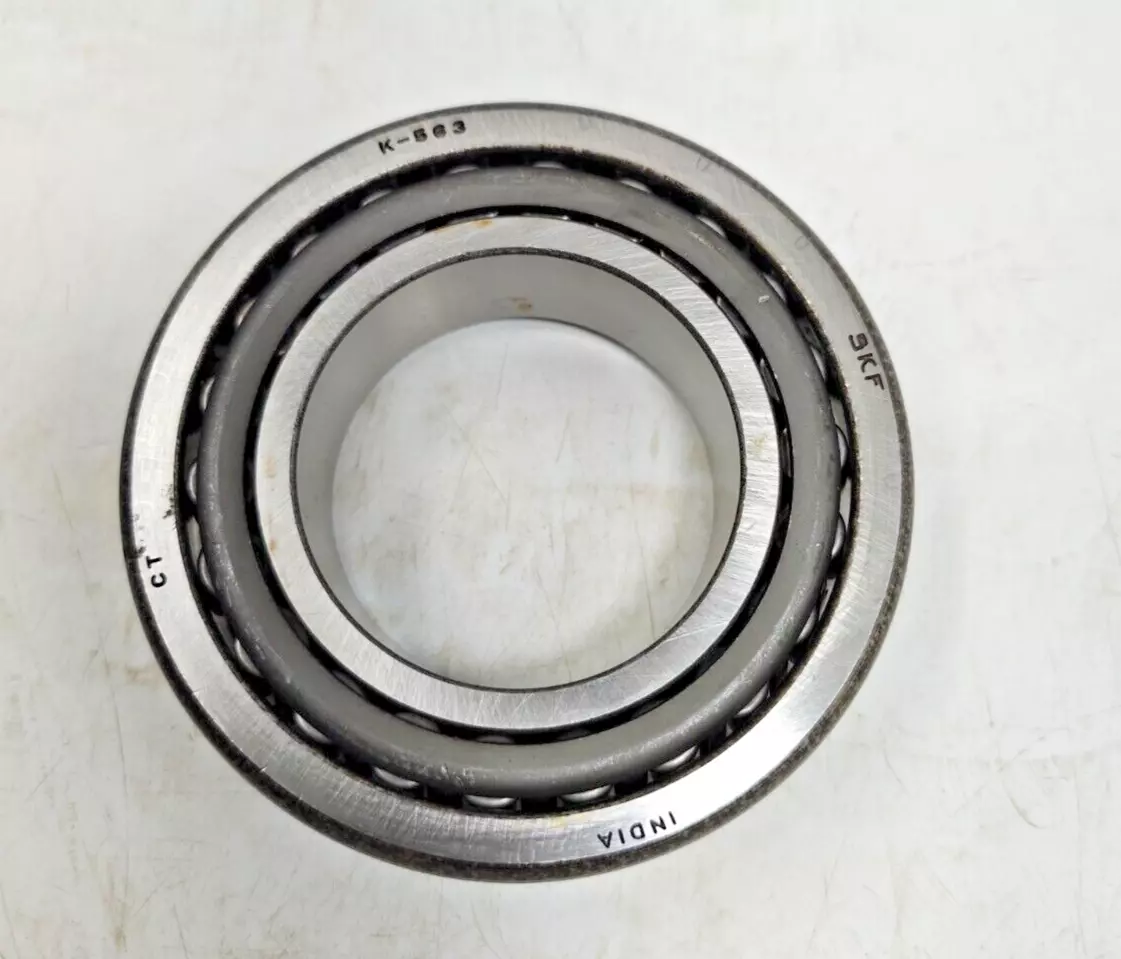

SKF 566/563轴承尺寸、参数、图纸、互换、价格
5
6
6
/
5
6
3
566：内圈编号：566
/：分隔符
563：外圈编号：563
566：
内圈编号：566
/：
分隔符
563：
外圈编号：563
| 尺寸系列 | 565 |
| 内径 | d | 69.85mm |
| 外径 | D | 127mm |
| 轴承总宽度 | T | 36.512mm |
| 内圈肩部直径 | d₁ ≈ | 97.6mm |
| 内圈宽度 | B | 36.17mm |
| 外圈宽度 | C | 28.575mm |
| 内圈内半径 | r₁,₂ min. | 3.5mm |
| 外圈内半径 | r₃,₄ min. | 3.3mm |
| 距离压力点 | a | 28.152mm |
| 轴挡肩直径 | dₐ max. | 83mm |
| 轴挡肩直径 | db min. | 83.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 109mm |
| 轴承座挡肩尺寸 | Dₐ max. | 115mm |
| 轴承座挡肩尺寸 | Db min. | 119mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 5mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 7.5mm |
| 倒角半径 | rₐ max. | 3.5mm |
| 倒角半径 | rb max. | 3.3mm |
| 基本额定动载 | 217kN |
| 基本额定静载荷 | 255kN |
| 疲劳载荷限值 | 29kN |
| 参考转速 | 4300r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.6 |
| 计算系数 | 0.9 |
| 轴承重量 | 1.97kg |
