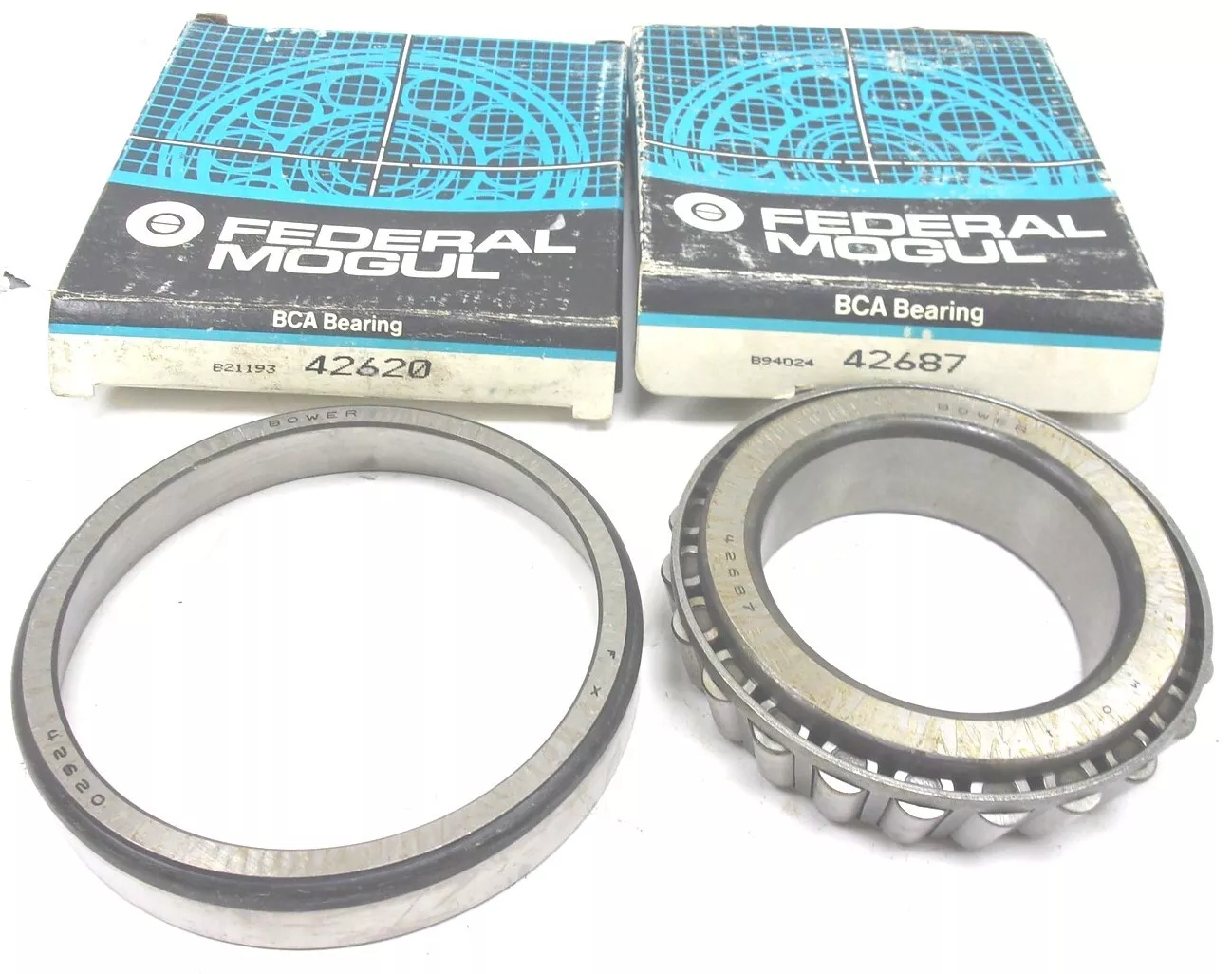

SKF 42687/42620轴承尺寸、参数、图纸、互换、价格
4
2
6
8
7
/
4
2
6
2
0
42687：内圈编号：42687
/：分隔符
42620：外圈编号：42620
42687：
内圈编号：42687
/：
分隔符
42620：
外圈编号：42620
| 尺寸系列 | 42600 |
| 内径 | d | 76.2mm |
| 外径 | D | 127mm |
| 轴承总宽度 | T | 30.162mm |
| 内圈肩部直径 | d₁ ≈ | 101.2mm |
| 内圈宽度 | B | 31mm |
| 外圈宽度 | C | 22.225mm |
| 内圈内半径 | r₁,₂ min. | 3.5mm |
| 外圈内半径 | r₃,₄ min. | 3.3mm |
| 距离压力点 | a | 26.811mm |
| 轴挡肩直径 | dₐ max. | 88mm |
| 轴挡肩直径 | db min. | 90mm |
| 轴承座挡肩尺寸 | Dₐ min. | 112mm |
| 轴承座挡肩尺寸 | Dₐ max. | 114.5mm |
| 轴承座挡肩尺寸 | Db min. | 120mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 5mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 7.5mm |
| 倒角半径 | rₐ max. | 3.5mm |
| 倒角半径 | rb max. | 3.3mm |
| 基本额定动载 | 171kN |
| 基本额定静载荷 | 204kN |
| 疲劳载荷限值 | 24kN |
| 参考转速 | 4000r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.43 |
| 计算系数 | 1.4 |
| 计算系数 | 0.8 |
| 轴承重量 | 1.47kg |
