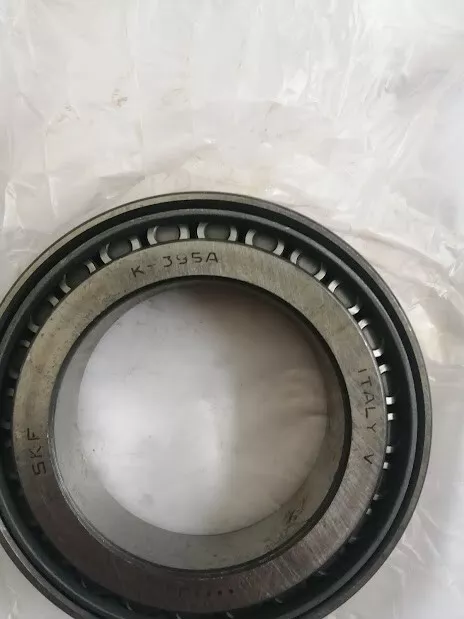

SKF 395A/394A轴承尺寸、参数、图纸、互换、价格
3
9
5
A
/
3
9
4
A
395A：内圈编号：395A
/：分隔符
394：外圈编号：394
A：经过改进的内部设计
395A：
内圈编号：395A
/：
分隔符
394：
外圈编号：394
A：
经过改进的内部设计
| 尺寸系列 | 395 |
| 内径 | d | 66.675mm |
| 外径 | D | 110mm |
| 轴承总宽度 | T | 22mm |
| 内圈肩部直径 | d₁ ≈ | 86.55mm |
| 内圈宽度 | B | 21.996mm |
| 外圈宽度 | C | 18.824mm |
| 内圈内半径 | r₁,₂ min. | 0.8mm |
| 外圈内半径 | r₃,₄ min. | 1.3mm |
| 距离压力点 | a | 20.871mm |
| 轴挡肩直径 | dₐ max. | 77mm |
| 轴挡肩直径 | db min. | 74.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 98mm |
| 轴承座挡肩尺寸 | Dₐ max. | 102mm |
| 轴承座挡肩尺寸 | Db min. | 105mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 3mm |
| 倒角半径 | rₐ max. | 0.8mm |
| 倒角半径 | rb max. | 1.3mm |
| 基本额定动载 | 108kN |
| 基本额定静载荷 | 118kN |
| 疲劳载荷限值 | 13.4kN |
| 参考转速 | 4800r/min |
| 极限转速 | 6000r/min |
| 计算系数 | 0.4 |
| 计算系数 | 1.5 |
| 计算系数 | 0.8 |
| 轴承重量 | 0.79kg |
