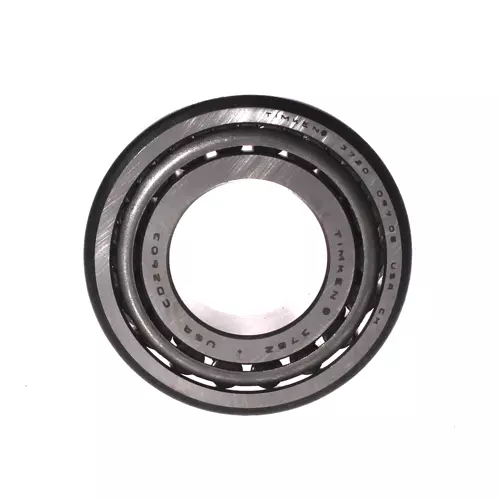

SKF 3782/3720轴承尺寸、参数、图纸、互换、价格
3
7
8
2
/
3
7
2
0
3782：内圈编号：3782
/：分隔符
3720：外圈编号：3720
3782：
内圈编号：3782
/：
分隔符
3720：
外圈编号：3720
| 尺寸系列 | 3700 |
| 内径 | d | 44.45mm |
| 外径 | D | 93.264mm |
| 轴承总宽度 | T | 30.163mm |
| 内圈肩部直径 | d₁ ≈ | 71.2mm |
| 内圈宽度 | B | 30.302mm |
| 外圈宽度 | C | 23.812mm |
| 内圈内半径 | r₁,₂ min. | 3.5mm |
| 外圈内半径 | r₃,₄ min. | 3.3mm |
| 距离压力点 | a | 21.71mm |
| 轴挡肩直径 | dₐ max. | 60mm |
| 轴挡肩直径 | db min. | 57.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 80mm |
| 轴承座挡肩尺寸 | Dₐ max. | 81.5mm |
| 轴承座挡肩尺寸 | Db min. | 87mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 6mm |
| 倒角半径 | rₐ max. | 3.5mm |
| 倒角半径 | rb max. | 3.3mm |
| 基本额定动载 | 134kN |
| 基本额定静载荷 | 146kN |
| 疲劳载荷限值 | 17kN |
| 参考转速 | 5600r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.33 |
| 计算系数 | 1.8 |
| 计算系数 | 1 |
| 轴承重量 | 0.98kg |
