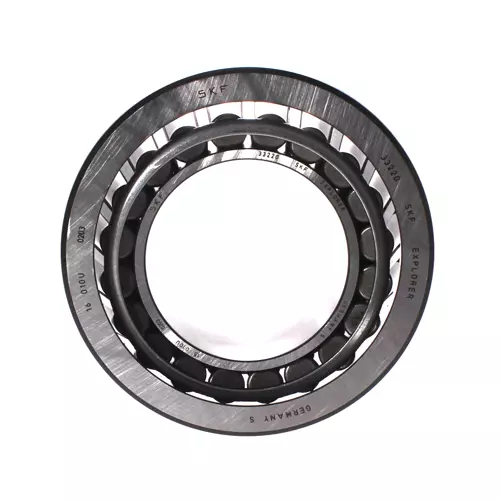

SKF 33220轴承尺寸、参数、图纸、互换、价格
3
3
2
2
0
3：圆锥滚子轴承
3：宽度系列：3系列
2：尺寸系列：2系列
20：内径：100 mm
3：
圆锥滚子轴承
3：
宽度系列：3系列
2：
尺寸系列：2系列
20：
内径：100 mm
| 尺寸系列 | 3FE |
| 内径 | d | 100mm |
| 外径 | D | 180mm |
| 轴承总宽度 | T | 63mm |
| 内圈肩部直径 | d₁ ≈ | 139.98mm |
| 内圈宽度 | B | 63mm |
| 外圈宽度 | C | 48mm |
| 内圈内半径 | r₁,₂ min. | 3mm |
| 外圈内半径 | r₃,₄ min. | 2.5mm |
| 距离压力点 | a | 44.808mm |
| 轴挡肩直径 | dₐ max. | 112mm |
| 轴挡肩直径 | db min. | 113.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 151mm |
| 轴承座挡肩尺寸 | Dₐ max. | 168.5mm |
| 轴承座挡肩尺寸 | Db min. | 172mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 10mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 15mm |
| 倒角半径 | rₐ max. | 3mm |
| 倒角半径 | rb max. | 2.5mm |
| 基本额定动载 | 532kN |
| 基本额定静载荷 | 655kN |
| 疲劳载荷限值 | 71kN |
| 参考转速 | 2600r/min |
| 极限转速 | 3600r/min |
| 计算系数 | 0.4 |
| 计算系数 | 1.5 |
| 计算系数 | 0.8 |
| 轴承重量 | 6.73kg |
