SKF 3311DNRCBM轴承尺寸、参数、图纸、互换、价格

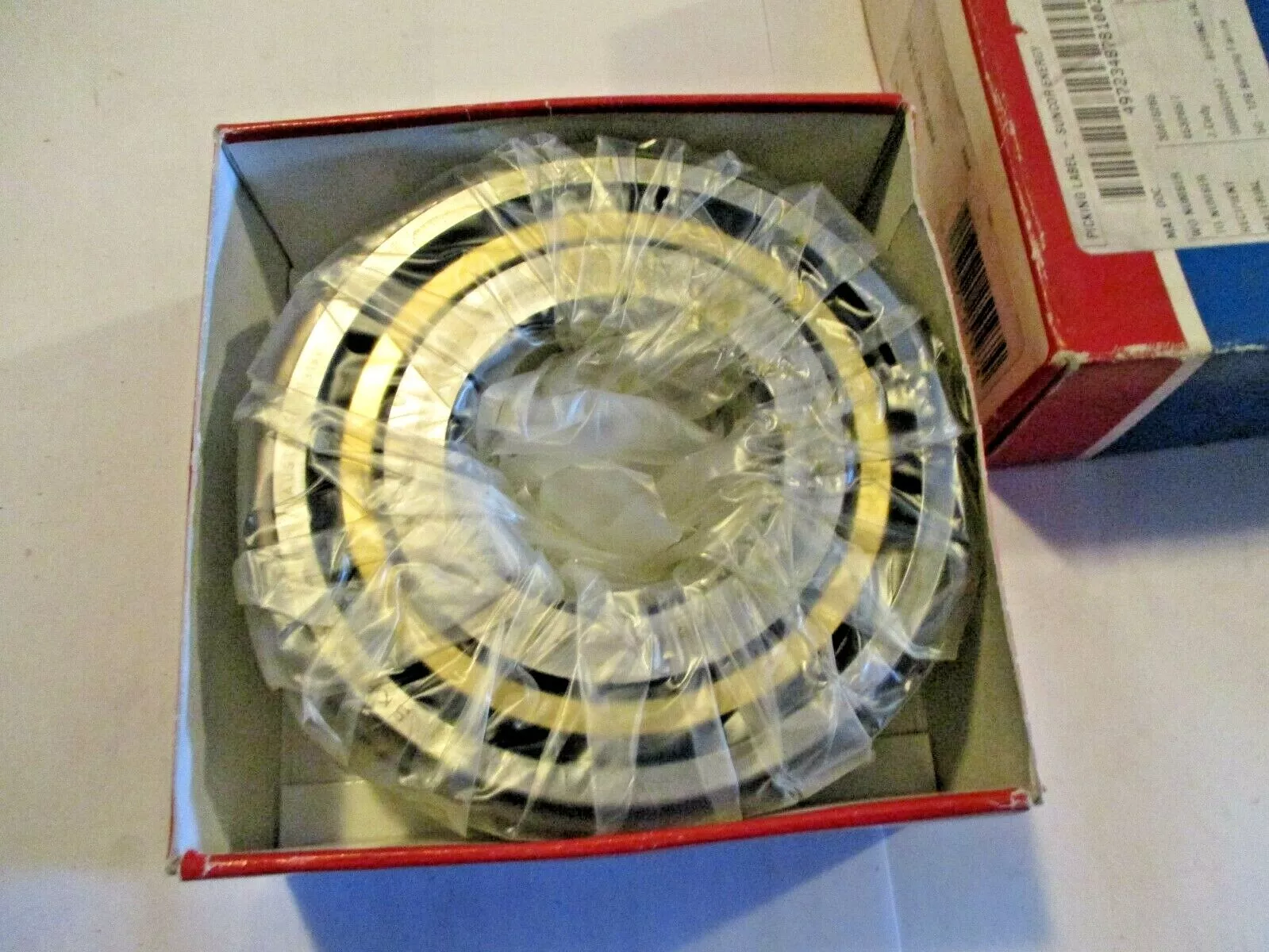

SKF 3311DNRCBM轴承
更新日期：2024-11-29 19:20:43
SKF 3311DNRCBM轴承属于双列角接触球轴承，内径：55 mm，外径：120 mm，宽度：49.2 mm，组合式内圈的肩部直径（≈）：81.55 mm，外圈肩部直径（≈）：105.43 mm，外圈止动槽的直径：115.2 mm，止动环外径：129.7 mm，外圈侧面-止动槽的距离：4.9 mm，外圈止动槽宽度：3.1 mm，止动环宽度：2.82 mm。
前缀列表：。后缀列表：【D：开口内圈】【NR：带止动环和止动槽】【CB：双列轴承，受控轴向游隙】【M：机切削黄铜保持架，钢球引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
1
1
D
N
R
C
B
M
3：双列角接触球轴承
3：尺寸系列：03系列
11：内径：55 mm
D：开口内圈
NR：带止动环和止动槽
CB：双列轴承，受控轴向游隙
M：机切削黄铜保持架，钢球引导
3：
双列角接触球轴承
3：
尺寸系列：03系列
11：
内径：55 mm
D：
开口内圈
NR：
带止动环和止动槽
CB：
双列轴承，受控轴向游隙
M：
机切削黄铜保持架，钢球引导
| 内径 | d | 55mm |
| 外径 | D | 120mm |
| 宽度 | B | 49.2mm |
| 组合式内圈的肩部直径 | d₁ ≈ | 81.55mm |
| 外圈肩部直径 | D₁ ≈ | 105.43mm |
| 外圈止动槽的直径 | D₃ | 115.2mm |
| 止动环外径 | D₄ | 129.7mm |
| 外圈侧面-止动槽的距离 | C | 4.9mm |
| 外圈止动槽宽度 | b | 3.1mm |
| 止动环宽度 | f | 2.82mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 组合式内圈的倒角尺寸 | r₁,₂ min. | 2mm |
| 距离载荷点 | a | 97mm |
| 轴挡肩直径 | dₐ min. | 66mm |
| 倒角半径 | rₐ max. | 2mm |
| 基本额定动载 | 95.6kN |
| 基本额定静载荷 | 83kN |
| 疲劳载荷限值 | 3.55kN |
| 参考转速 | 6000r/min |
| 极限转速 | 5300r/min |
| 计算系数 | 0.095 |
| 计算系数 | 1.14 |
| 计算系数 | 0.57 |
| 计算系数 | 0.52 |
| 计算系数 | 0.55 |
| 计算系数 | 0.93 |
| 轴承重量 | 2.55kg |
