SKF 3308DTN9轴承尺寸、参数、图纸、互换、价格

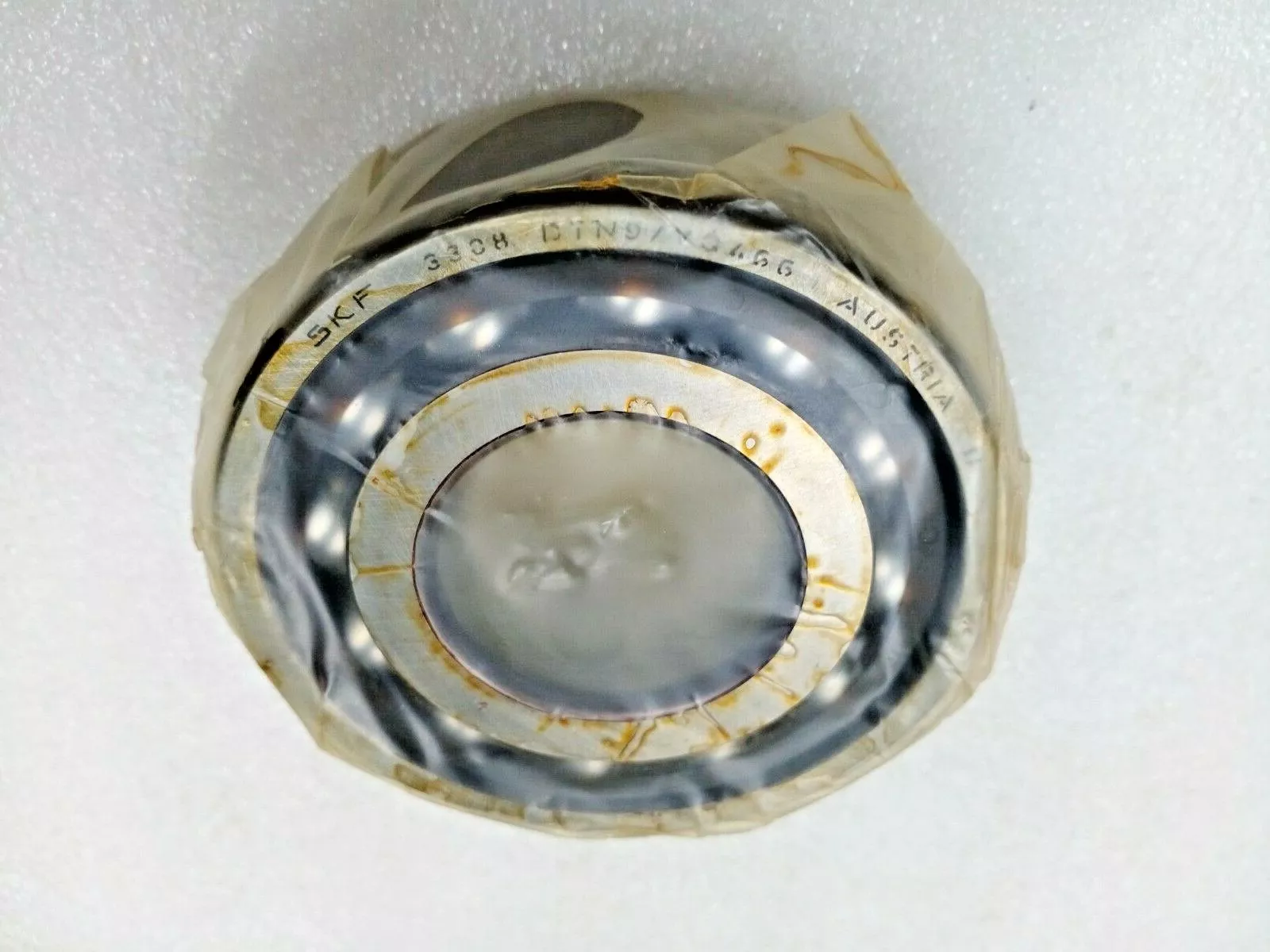

SKF 3308DTN9轴承
更新日期：2024-11-29 20:44:16
SKF 3308DTN9轴承属于双列角接触球轴承，内径：40 mm，外径：90 mm，宽度：36.5 mm，组合式内圈的肩部直径（≈）：59.4 mm，外圈肩部直径（≈）：77.8 mm，组合式内圈的倒角尺寸（min.）：1.5 mm，距离载荷点：84 mm。
前缀列表：。后缀列表：【D：开口内圈】【TN9：玻璃纤维增强 PA66 保持架，钢球引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
0
8
D
T
N
9
3：双列角接触球轴承
3：尺寸系列：03系列
08：内径：40 mm
D：开口内圈
TN9：玻璃纤维增强 PA66 保持架，钢球引导
3：
双列角接触球轴承
3：
尺寸系列：03系列
08：
内径：40 mm
D：
开口内圈
TN9：
玻璃纤维增强 PA66 保持架，钢球引导
| 内径 | d | 40mm |
| 外径 | D | 90mm |
| 宽度 | B | 36.5mm |
| 组合式内圈的肩部直径 | d₁ ≈ | 59.4mm |
| 外圈肩部直径 | D₁ ≈ | 77.8mm |
| 组合式内圈的倒角尺寸 | r₁,₂ min. | 1.5mm |
| 距离载荷点 | a | 84mm |
| 轴挡肩直径 | dₐ min. | 49mm |
| 轴承座挡肩尺寸 | Dₐ max. | 81mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 68.9kN |
| 基本额定静载荷 | 57kN |
| 疲劳载荷限值 | 2.45kN |
| 参考转速 | 8000r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.095 |
| 计算系数 | 1.34 |
| 计算系数 | 0.54 |
| 计算系数 | 0.44 |
| 计算系数 | 0.47 |
| 计算系数 | 0.81 |
| 轴承重量 | 1.05kg |
