SKF 3303ATN9轴承尺寸、参数、图纸、互换、价格

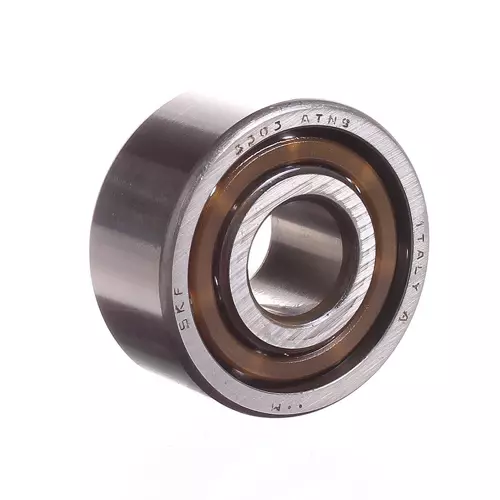

SKF 3303ATN9轴承
更新日期：2024-11-30 10:14:15
市场价：￥207.61元（非销售价）
库存：56套
SKF 3303ATN9轴承属于双列角接触球轴承，内径：17 mm，外径：47 mm，宽度：22.2 mm，内圈肩部凹槽直径（≈）：25.7 mm，外圈肩部凹槽直径（≈）：40.15 mm，内圈倒角尺寸（min.）：1 mm，距离载荷点：28 mm。
前缀列表：。后缀列表：【A：无填充槽】【TN9：玻璃纤维增强 PA66 保持架，钢球引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
3
0
3
A
T
N
9
3：双列角接触球轴承
3：尺寸系列：03系列
03：内径：17 mm
A：无填充槽
TN9：玻璃纤维增强 PA66 保持架，钢球引导
3：
双列角接触球轴承
3：
尺寸系列：03系列
03：
内径：17 mm
A：
无填充槽
TN9：
玻璃纤维增强 PA66 保持架，钢球引导
| 内径 | d | 17mm |
| 外径 | D | 47mm |
| 宽度 | B | 22.2mm |
| 内圈肩部凹槽直径 | d₂ ≈ | 25.7mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 40.15mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1mm |
| 距离载荷点 | a | 28mm |
| 轴挡肩直径 | dₐ min. | 22.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 41.4mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 21.6kN |
| 基本额定静载荷 | 12.7kN |
| 疲劳载荷限值 | 0.54kN |
| 参考转速 | 17000r/min |
| 极限转速 | 14000r/min |
| 计算系数 | 0.07 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
| 轴承重量 | 0.18kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 3303 ATN9/C3轴承，货期1-3周 | ￥309.4元 | - | 43 |
