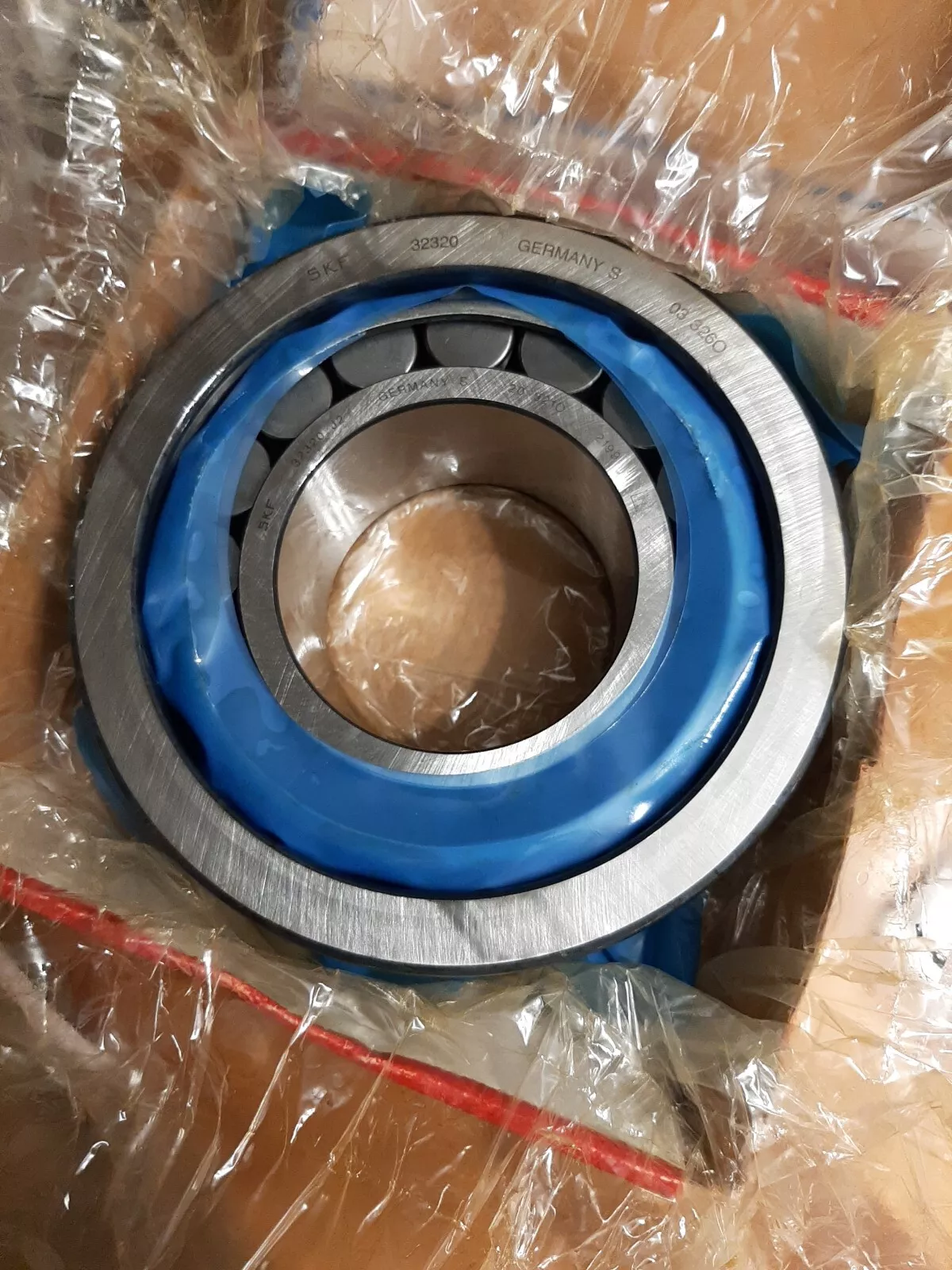

SKF 32320轴承尺寸、参数、图纸、互换、价格
3
2
3
2
0
3：圆锥滚子轴承
2：宽度系列：2系列
3：尺寸系列：3系列
20：内径：100 mm
3：
圆锥滚子轴承
2：
宽度系列：2系列
3：
尺寸系列：3系列
20：
内径：100 mm
| 尺寸系列 | 2GD |
| 内径 | d | 100mm |
| 外径 | D | 215mm |
| 轴承总宽度 | T | 77.5mm |
| 内圈肩部直径 | d₁ ≈ | 152.05mm |
| 内圈宽度 | B | 73mm |
| 外圈宽度 | C | 60mm |
| 内圈内半径 | r₁,₂ min. | 4mm |
| 外圈内半径 | r₃,₄ min. | 3mm |
| 距离压力点 | a | 51.127mm |
| 轴挡肩直径 | dₐ max. | 123mm |
| 轴挡肩直径 | db min. | 116mm |
| 轴承座挡肩尺寸 | Dₐ min. | 177mm |
| 轴承座挡肩尺寸 | Dₐ max. | 202mm |
| 轴承座挡肩尺寸 | Db min. | 200mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 8mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 17.5mm |
| 倒角半径 | rₐ max. | 4mm |
| 倒角半径 | rb max. | 3mm |
| 基本额定动载 | 617kN |
| 基本额定静载荷 | 780kN |
| 疲劳载荷限值 | 83kN |
| 参考转速 | 2200r/min |
| 极限转速 | 3200r/min |
| 计算系数 | 0.35 |
| 计算系数 | 1.7 |
| 计算系数 | 0.9 |
| 轴承重量 | 12.5kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 32320/VA0213轴承 | ￥2311.4元 | - | 10 |
