SKF 3212ATN9轴承尺寸、参数、图纸、互换、价格

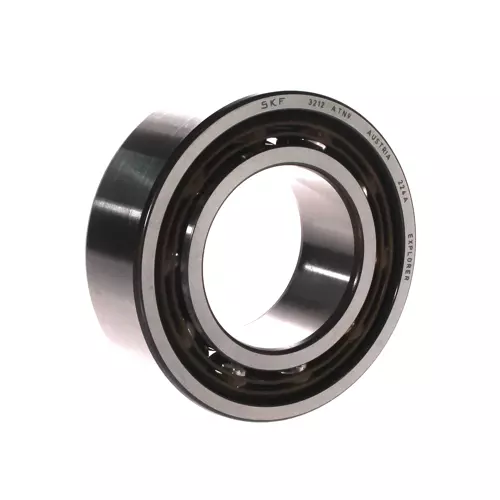

SKF 3212ATN9轴承
更新日期：2024-11-29 20:40:34
市场价：￥518.92元（非销售价）
库存：104套
SKF 3212ATN9轴承属于双列角接触球轴承，内径：60 mm，外径：110 mm，宽度：36.5 mm，内圈肩部直径（≈）：74.459 mm，外圈肩部直径（≈）：96.2 mm，内圈倒角尺寸（min.）：1.5 mm，距离载荷点：63 mm。
前缀列表：。后缀列表：【A：无填充槽】【TN9：玻璃纤维增强 PA66 保持架，钢球引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
1
2
A
T
N
9
3：双列角接触球轴承
2：尺寸系列：02系列
12：内径：60 mm
A：无填充槽
TN9：玻璃纤维增强 PA66 保持架，钢球引导
3：
双列角接触球轴承
2：
尺寸系列：02系列
12：
内径：60 mm
A：
无填充槽
TN9：
玻璃纤维增强 PA66 保持架，钢球引导
| 内径 | d | 60mm |
| 外径 | D | 110mm |
| 宽度 | B | 36.5mm |
| 内圈肩部直径 | d₁ ≈ | 74.459mm |
| 外圈肩部直径 | D₁ ≈ | 96.2mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 距离载荷点 | a | 63mm |
| 轴挡肩直径 | dₐ min. | 69mm |
| 轴承座挡肩尺寸 | Dₐ max. | 101mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 75kN |
| 基本额定静载荷 | 64kN |
| 疲劳载荷限值 | 2.75kN |
| 参考转速 | 5600r/min |
| 极限转速 | 5600r/min |
| 计算系数 | 0.06 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
| 轴承重量 | 1.2kg |
