SKF 3208ATN9轴承尺寸、参数、图纸、互换、价格

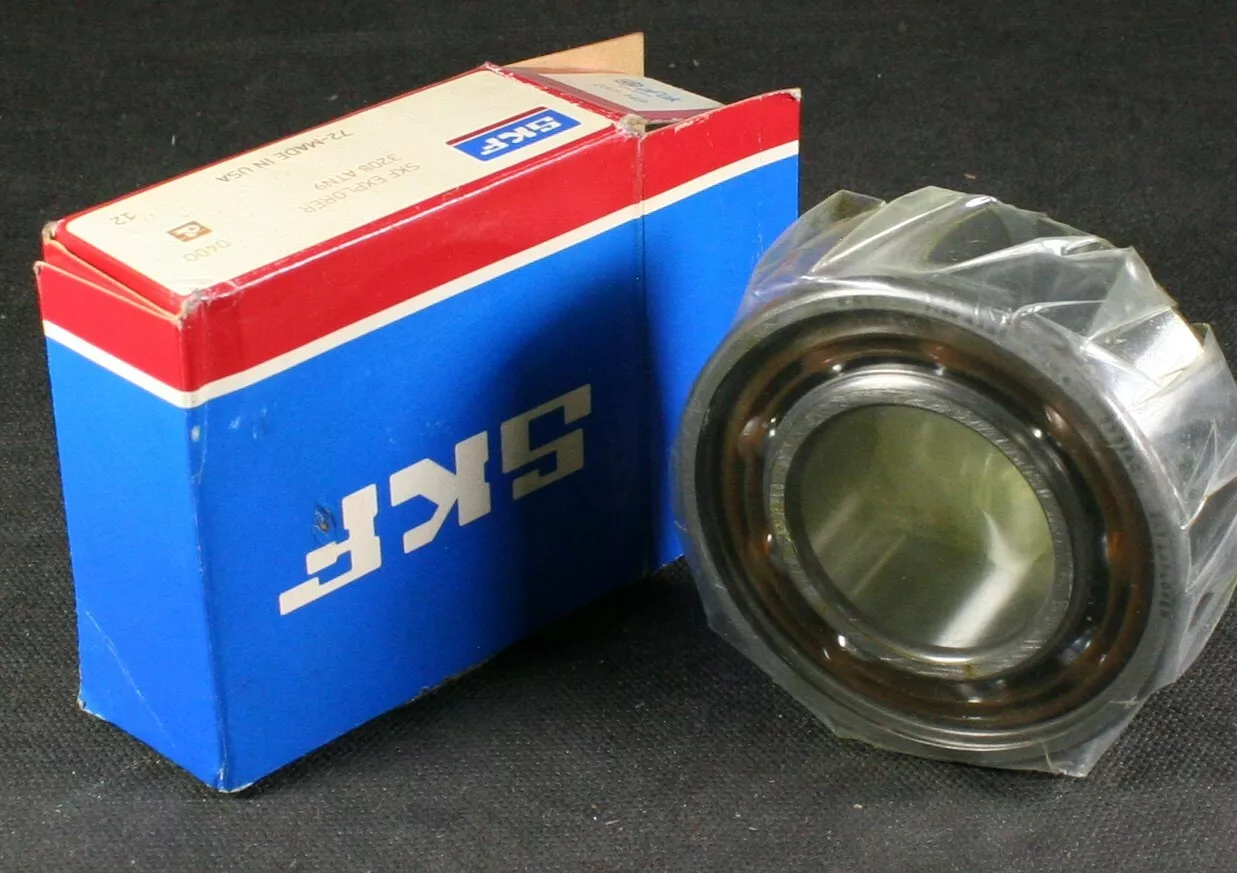

SKF 3208ATN9轴承
更新日期：2024-11-30 10:40:09
市场价：￥269.51元（非销售价）
库存：635套
SKF 3208ATN9轴承属于双列角接触球轴承，内径：40 mm，外径：80 mm，宽度：30.2 mm，内圈肩部凹槽直径（≈）：47.8 mm，外圈肩部凹槽直径（≈）：72.1 mm，内圈倒角尺寸（min.）：1.1 mm，距离载荷点：46 mm。
前缀列表：。后缀列表：【A：无填充槽】【TN9：玻璃纤维增强 PA66 保持架，钢球引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
0
8
A
T
N
9
3：双列角接触球轴承
2：尺寸系列：02系列
08：内径：40 mm
A：无填充槽
TN9：玻璃纤维增强 PA66 保持架，钢球引导
3：
双列角接触球轴承
2：
尺寸系列：02系列
08：
内径：40 mm
A：
无填充槽
TN9：
玻璃纤维增强 PA66 保持架，钢球引导
| 内径 | d | 40mm |
| 外径 | D | 80mm |
| 宽度 | B | 30.2mm |
| 内圈肩部凹槽直径 | d₂ ≈ | 47.8mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 72.1mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 距离载荷点 | a | 46mm |
| 轴挡肩直径 | dₐ min. | 47mm |
| 轴承座挡肩尺寸 | Dₐ max. | 73mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 48kN |
| 基本额定静载荷 | 36.5kN |
| 疲劳载荷限值 | 1.56kN |
| 参考转速 | 9000r/min |
| 极限转速 | 8000r/min |
| 计算系数 | 0.06 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
| 轴承重量 | 0.57kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 3208 ATN9/C3轴承 | ￥305.5元 | - | 1490 |
| SKF 3208ATN9/W64轴承，货期1-3周 | ￥2138.5元 | - | 18 |
