SKF 3206ATN9轴承尺寸、参数、图纸、互换、价格

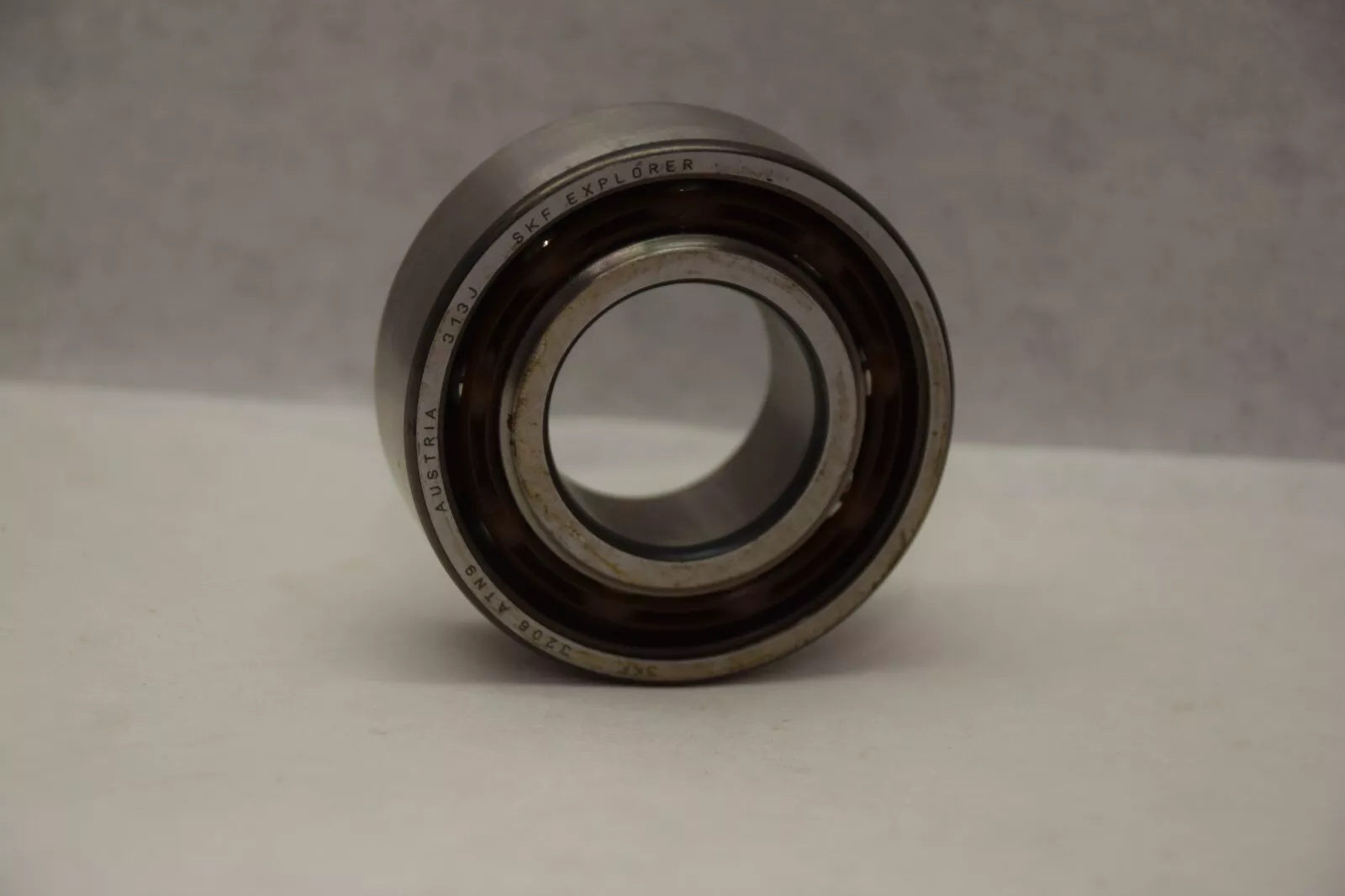

SKF 3206ATN9轴承
更新日期：2024-11-30 10:10:43
市场价：￥207.56元（非销售价）
库存：70套
SKF 3206ATN9轴承属于双列角接触球轴承，内径：30 mm，外径：62 mm，宽度：23.8 mm，内圈肩部凹槽直径（≈）：38.7 mm，外圈肩部凹槽直径（≈）：55.15 mm，内圈倒角尺寸（min.）：1 mm，距离载荷点：36 mm。
前缀列表：。后缀列表：【A：无填充槽】【TN9：玻璃纤维增强 PA66 保持架，钢球引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
0
6
A
T
N
9
3：双列角接触球轴承
2：尺寸系列：02系列
06：内径：30 mm
A：无填充槽
TN9：玻璃纤维增强 PA66 保持架，钢球引导
3：
双列角接触球轴承
2：
尺寸系列：02系列
06：
内径：30 mm
A：
无填充槽
TN9：
玻璃纤维增强 PA66 保持架，钢球引导
| 内径 | d | 30mm |
| 外径 | D | 62mm |
| 宽度 | B | 23.8mm |
| 内圈肩部凹槽直径 | d₂ ≈ | 38.7mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 55.15mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1mm |
| 距离载荷点 | a | 36mm |
| 轴挡肩直径 | dₐ min. | 36mm |
| 轴承座挡肩尺寸 | Dₐ max. | 56mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 30.5kN |
| 基本额定静载荷 | 22kN |
| 疲劳载荷限值 | 0.93kN |
| 参考转速 | 10000r/min |
| 极限转速 | 10000r/min |
| 计算系数 | 0.06 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
| 轴承重量 | 0.29kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 3206 ATN9/C3轴承 | ￥253.5元 | - | 25 |
