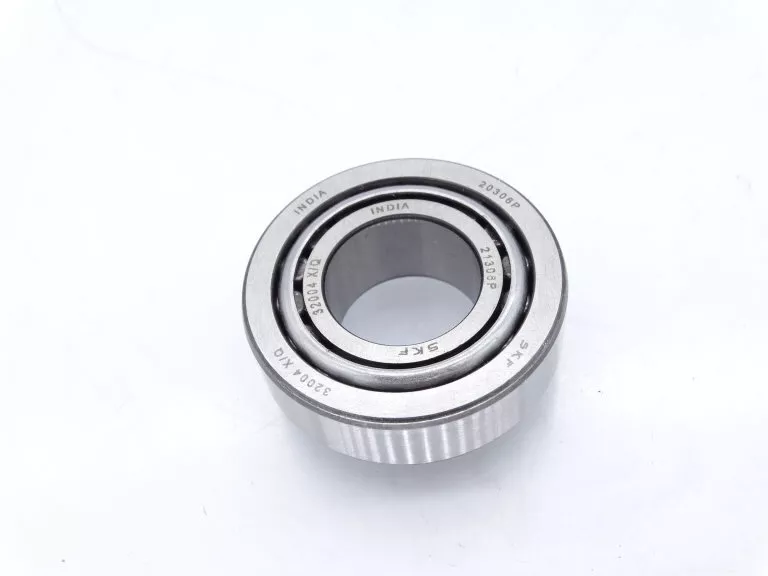

SKF 32004X轴承尺寸、参数、图纸、互换、价格
3
2
0
0
4
X
3：圆锥滚子轴承
2：宽度系列：2系列
0：尺寸系列：0系列
04：内径：20 mm
X：改进了外形尺寸，符合 ISO 标准
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
尺寸系列：0系列
04：
内径：20 mm
X：
改进了外形尺寸，符合 ISO 标准
| 尺寸系列 | 3CC |
| 内径 | d | 20mm |
| 外径 | D | 42mm |
| 轴承总宽度 | T | 15mm |
| 内圈肩部直径 | d₁ ≈ | 32.1mm |
| 内圈宽度 | B | 15mm |
| 外圈宽度 | C | 12mm |
| 内圈内半径 | r₁,₂ min. | 0.6mm |
| 外圈内半径 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 10.184mm |
| 轴挡肩直径 | dₐ max. | 25mm |
| 轴挡肩直径 | db min. | 25.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 36mm |
| 轴承座挡肩尺寸 | Dₐ max. | 37.5mm |
| 轴承座挡肩尺寸 | Db min. | 39mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 3mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.6mm |
| 基本额定动载 | 29.7kN |
| 基本额定静载荷 | 27kN |
| 疲劳载荷限值 | 2.65kN |
| 参考转速 | 13000r/min |
| 极限转速 | 16000r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.6 |
| 计算系数 | 0.9 |
| 轴承重量 | 0.098kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 32004 X/Q轴承 | ￥33.8元 | - | 452 |
| SKF 32004X/VB014轴承，货期1-3周 | ￥113.1元 | - | 22 |
