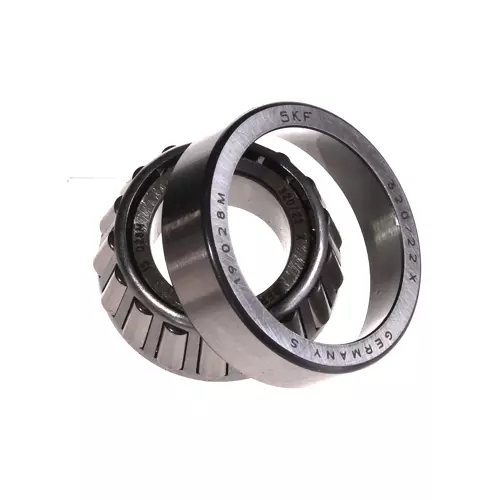

SKF 320/22X轴承尺寸、参数、图纸、互换、价格
3
2
0
/
2
2
X
3：圆锥滚子轴承
2：宽度系列：2系列
0：尺寸系列：0系列
/：分隔符
22：内径：22 mm
X：改进了外形尺寸，符合 ISO 标准
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
尺寸系列：0系列
/：
分隔符
22：
内径：22 mm
X：
改进了外形尺寸，符合 ISO 标准
| 尺寸系列 | 3CC |
| 内径 | d | 22mm |
| 外径 | D | 44mm |
| 轴承总宽度 | T | 15mm |
| 内圈肩部直径 | d₁ ≈ | 34.3mm |
| 内圈宽度 | B | 15mm |
| 外圈宽度 | C | 11.5mm |
| 内圈内半径 | r₁,₂ min. | 0.6mm |
| 外圈内半径 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 10.68mm |
| 轴挡肩直径 | dₐ max. | 27mm |
| 轴挡肩直径 | db min. | 27.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 38mm |
| 轴承座挡肩尺寸 | Dₐ max. | 39mm |
| 轴承座挡肩尺寸 | Db min. | 41mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 3.5mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.6mm |
| 基本额定动载 | 30.9kN |
| 基本额定静载荷 | 29kN |
| 疲劳载荷限值 | 2.85kN |
| 参考转速 | 13000r/min |
| 极限转速 | 15000r/min |
| 计算系数 | 0.4 |
| 计算系数 | 1.5 |
| 计算系数 | 0.8 |
| 轴承重量 | 0.1kg |
