SKF 314NR轴承尺寸、参数、图纸、互换、价格

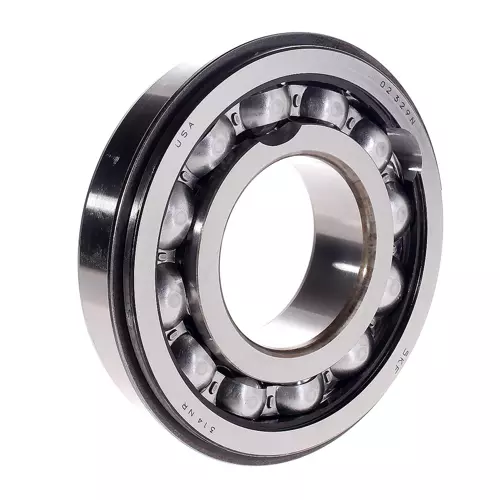

SKF 314NR轴承
更新日期：2024-11-26 15:47:45
市场价：￥2352.53元（非销售价）
库存：6套
SKF 314NR轴承属于深沟球轴承，内径：70 mm，外径：150 mm，宽度：35 mm，内圈肩部直径（≈）：93.75 mm，外圈肩部凹槽直径（≈）：129.9 mm，外圈止动槽的直径：145.24 mm，止动环外径：159.7 mm，外圈止动槽宽度：3.1 mm，外圈侧面-止动槽的距离：4.9 mm，止动环宽度：2.82 mm。
前缀列表：。后缀列表：【NR：带止动环槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
1
4
N
R
3：尺寸系列：03系列
14：内径：70 mm
NR：带止动环槽
3：
尺寸系列：03系列
14：
内径：70 mm
NR：
带止动环槽
| 内径 | d | 70mm |
| 外径 | D | 150mm |
| 宽度 | B | 35mm |
| 内圈肩部直径 | d₁ ≈ | 93.75mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 129.9mm |
| 外圈止动槽的直径 | D₃ | 145.24mm |
| 止动环外径 | D₄ | 159.7mm |
| 外圈止动槽宽度 | b | 3.1mm |
| 外圈侧面-止动槽的距离 | C | 4.9mm |
| 止动环宽度 | f | 2.82mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2.1mm |
| 轴挡肩直径 | dₐ min. | 82mm |
| 轴承座挡肩尺寸 | Dₐ max. | 138mm |
| 轴承座内的止动环凹槽直径 | Db min. | 162mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 3.5mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 7.72mm |
| 倒角半径 | rₐ max. | 2mm |
| 基本额定动载 | 114kN |
| 基本额定静载荷 | 102kN |
| 疲劳载荷限值 | 4.15kN |
| 参考转速 | 8000r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.05 |
| 轴承重量 | 2.75kg |
| 止动环 | SP 150 |
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
