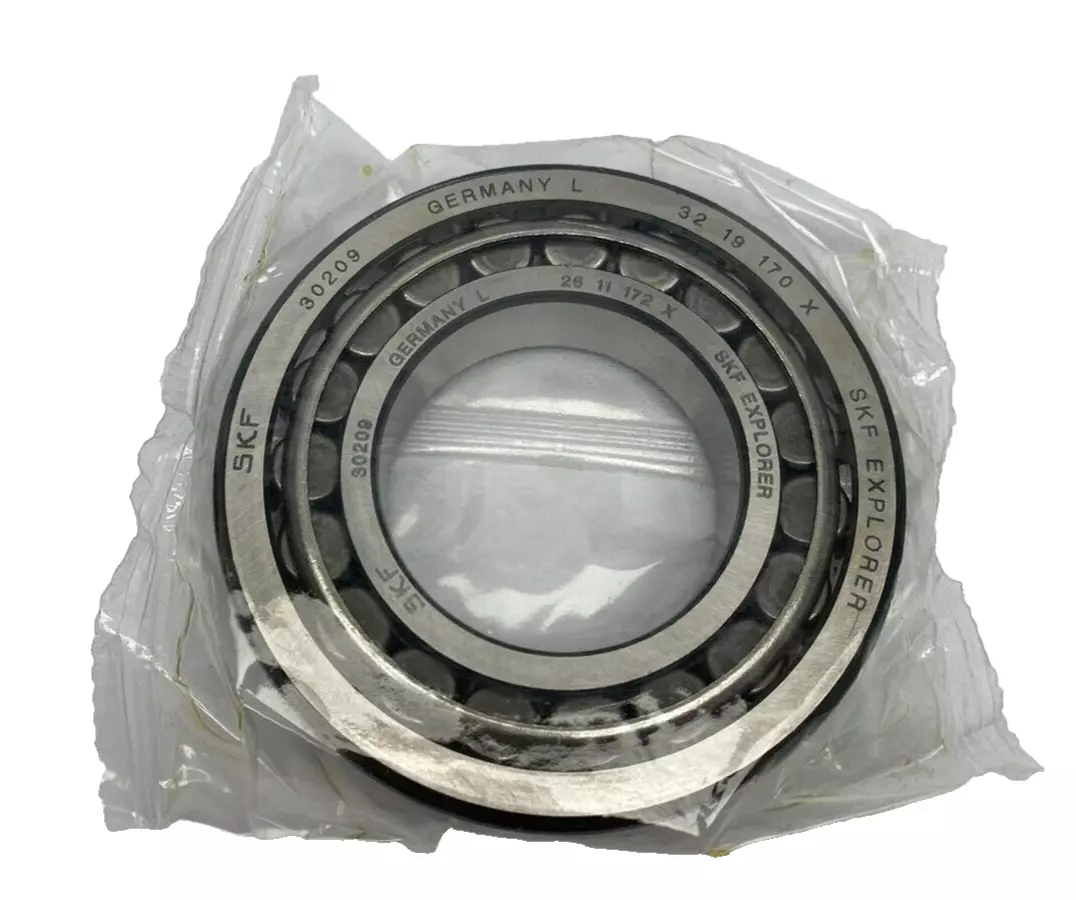

SKF 30209轴承尺寸、参数、图纸、互换、价格
3
0
2
0
9
3：圆锥滚子轴承
0：宽度系列：0系列
2：尺寸系列：2系列
09：内径：45 mm
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
尺寸系列：2系列
09：
内径：45 mm
| 尺寸系列 | 3DB |
| 内径 | d | 45mm |
| 外径 | D | 85mm |
| 轴承总宽度 | T | 20.75mm |
| 内圈肩部直径 | d₁ ≈ | 63.1mm |
| 内圈宽度 | B | 19mm |
| 外圈宽度 | C | 16mm |
| 内圈内半径 | r₁,₂ min. | 1.5mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 17.829mm |
| 轴挡肩直径 | dₐ max. | 54mm |
| 轴挡肩直径 | db min. | 53.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 74mm |
| 轴承座挡肩尺寸 | Dₐ max. | 77.5mm |
| 轴承座挡肩尺寸 | Db min. | 80mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4.5mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 1.5mm |
| 基本额定动载 | 81.6kN |
| 基本额定静载荷 | 76.5kN |
| 疲劳载荷限值 | 8.65kN |
| 参考转速 | 6300r/min |
| 极限转速 | 8000r/min |
| 计算系数 | 0.4 |
| 计算系数 | 1.5 |
| 计算系数 | 0.8 |
| 轴承重量 | 0.47kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 30209/VA6481轴承 | ￥59.8元 | - | 4 |
| SKF 30209 J2/Q轴承 | ￥115.7元 | - | 2 |
