SKF 22316EK轴承尺寸、参数、图纸、互换、价格

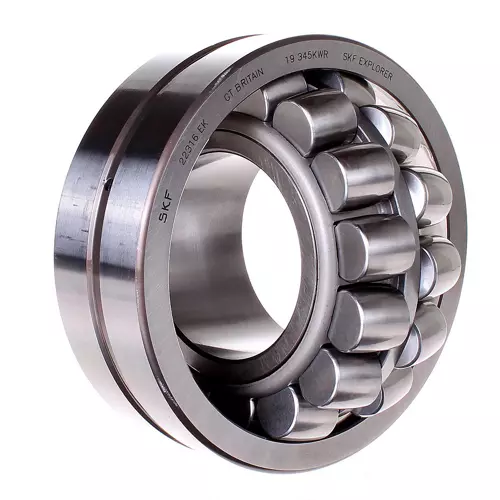

SKF 22316EK轴承
更新日期：2024-12-11 10:01:58
市场价：￥1032.25元（非销售价）
库存：290套
SKF 22316EK轴承属于调心滚子轴承，内径：80 mm，外径：170 mm，宽度：58 mm，内圈肩部直径（≈）：98.3 mm，外圈肩部/凹处直径（≈）：143 mm，外圈润滑槽宽度：8.3 mm，润滑孔直径（外圈）：4.5 mm，外圈倒角尺寸（min.）：2.1 mm圆锥孔，锥度 1:12。
前缀列表：。后缀列表：【E：内部设计经过优化，承载能力提升】【K：圆锥孔，锥度 1:12】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
3
1
6
E
K
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
16：内径：80 mm
E：内部设计经过优化，承载能力提升
K：圆锥孔，锥度 1:12
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
16：
内径：80 mm
E：
内部设计经过优化，承载能力提升
K：
圆锥孔，锥度 1:12
| 内径 | d | 80mm |
| 外径 | D | 170mm |
| 宽度 | B | 58mm |
| 内圈肩部直径 | d₂ ≈ | 98.3mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 143mm |
| 外圈润滑槽宽度 | b | 8.3mm |
| 润滑孔直径（外圈） | K | 4.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2.1mm |
| 圆锥孔，锥度 1:12 |
| 轴承座挡肩尺寸 | Dₐ max. | 158mm |
| 倒角半径 | rₐ max. | 2mm |
| 基本额定动载荷 | 516kN |
| 基本额定静载荷 | 530kN |
| 疲劳载荷限值 | 54kN |
| 参考转速 | 3000r/min |
| 极限转速 | 4000r/min |
| 计算系数 | 0.35 |
| 计算系数 | 1.9 |
| 计算系数 | 2.9 |
| 计算系数 | 1.8 |
| 轴承重量 | 6.15kg |
| 推荐螺母的锁紧角度 | 130° |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 22316EK/C3轴承 | ￥1118元 | - | 66 |
| SKF 22316EK/C4轴承，货期1-3周 | ￥2827.5元 | - | 5 |
