SKF 22309E/VA405轴承尺寸、参数、图纸、互换、价格

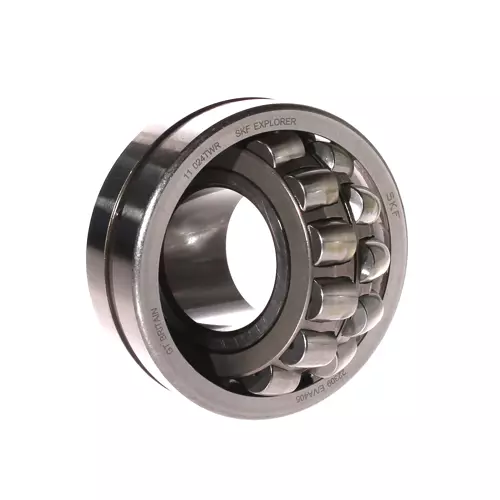

SKF 22309E/VA405轴承
更新日期：2024-12-11 09:57:56
市场价：￥567元（非销售价）
库存：256套
SKF 22309E/VA405轴承属于调心滚子轴承，内径：45 mm，外径：100 mm，宽度：36 mm，内圈肩部直径（≈）：57.6 mm，外圈肩部/凹处直径（≈）：83.4 mm，外圈润滑槽宽度：6 mm，润滑孔直径（外圈）：3 mm，外圈倒角尺寸（min.）：1.5 mm。
前缀列表：。后缀列表：【E：内部设计经过优化，承载能力提升】【/：分隔符】【VA405：振动机械用轴承，带表面硬化冲压钢保持架】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
3
0
9
E
/
V
A
4
0
5
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
09：内径：45 mm
E：内部设计经过优化，承载能力提升
/：分隔符
VA405：振动机械用轴承，带表面硬化冲压钢保持架
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
09：
内径：45 mm
E：
内部设计经过优化，承载能力提升
/：
分隔符
VA405：
振动机械用轴承，带表面硬化冲压钢保持架
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 36mm |
| 内圈肩部直径 | d₂ ≈ | 57.6mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 83.4mm |
| 外圈润滑槽宽度 | b | 6mm |
| 润滑孔直径（外圈） | K | 3mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 轴挡肩直径 | dₐ min. | 54mm |
| 轴承座挡肩尺寸 | Dₐ max. | 91mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载荷 | 190kN |
| 基本额定静载荷 | 183kN |
| 疲劳载荷限值 | 19.6kN |
| 参考转速 | 5300r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.8 |
| 计算系数 | 2.7 |
| 计算系数 | 1.8 |
| 可允许的旋加速（油润滑） | 952m/s² |
| 可允许的线加速（油润滑） | 284m/s² |
| 轴承重量 | 1.4kg |
