SKF 22209EK轴承尺寸、参数、图纸、互换、价格

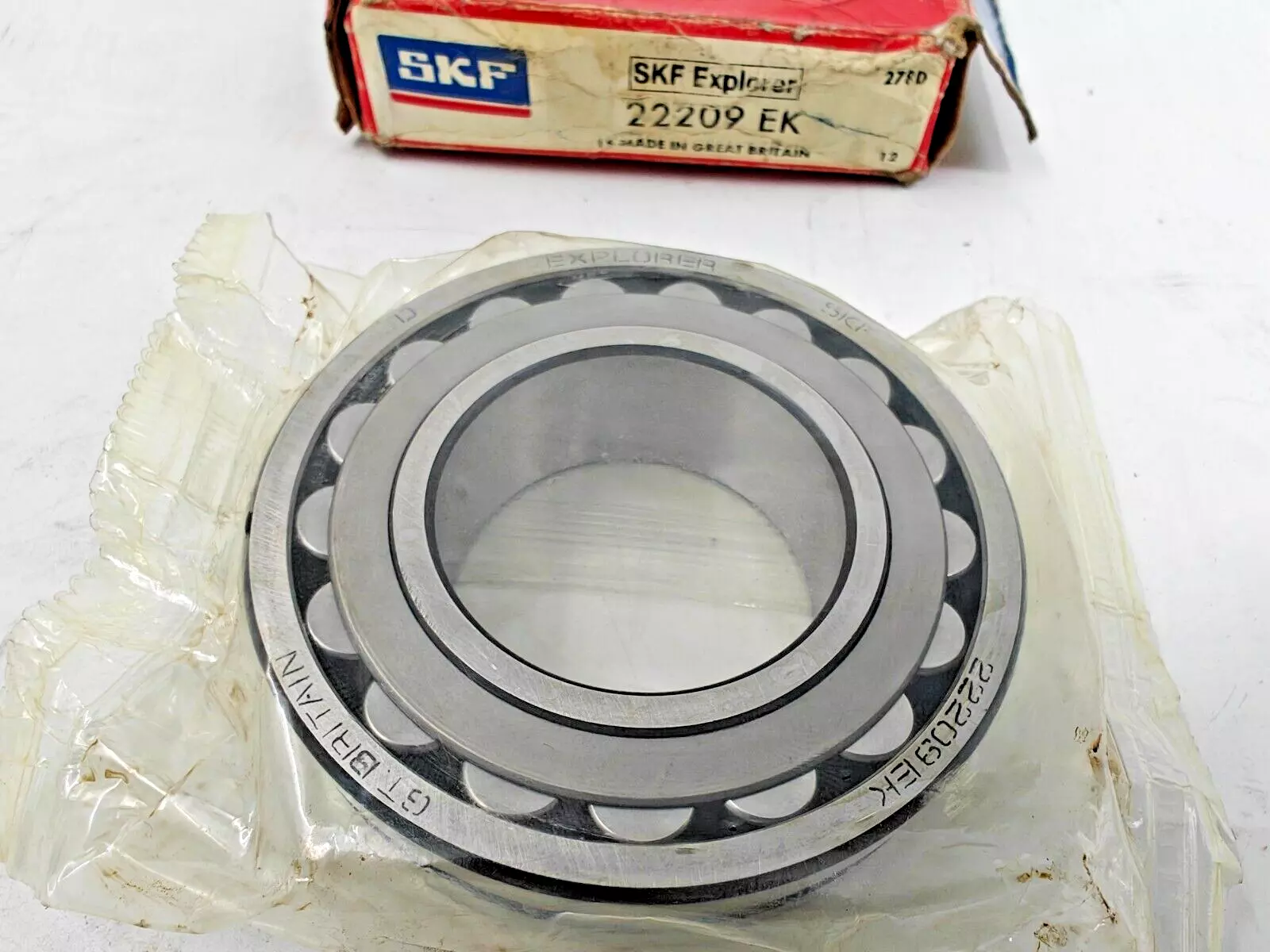

SKF 22209EK轴承
更新日期：2024-12-09 20:52:10
市场价：￥313.36元（非销售价）
库存：312套
SKF 22209EK轴承属于调心滚子轴承，内径：45 mm，外径：85 mm，宽度：23 mm，内圈肩部直径（≈）：54.4 mm，外圈肩部/凹处直径（≈）：74.4 mm，外圈润滑槽宽度：5.5 mm，润滑孔直径（外圈）：3 mm，外圈倒角尺寸（min.）：1.1 mm圆锥孔，锥度 1:12。
前缀列表：。后缀列表：【E：内部设计经过优化，承载能力提升】【K：圆锥孔，锥度 1:12】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
2
0
9
E
K
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
09：内径：45 mm
E：内部设计经过优化，承载能力提升
K：圆锥孔，锥度 1:12
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
09：
内径：45 mm
E：
内部设计经过优化，承载能力提升
K：
圆锥孔，锥度 1:12
| 内径 | d | 45mm |
| 外径 | D | 85mm |
| 宽度 | B | 23mm |
| 内圈肩部直径 | d₂ ≈ | 54.4mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 74.4mm |
| 外圈润滑槽宽度 | b | 5.5mm |
| 润滑孔直径（外圈） | K | 3mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 圆锥孔，锥度 1:12 |
| 轴承座挡肩尺寸 | Dₐ max. | 78mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载荷 | 104kN |
| 基本额定静载荷 | 98kN |
| 疲劳载荷限值 | 10.8kN |
| 参考转速 | 7500r/min |
| 极限转速 | 10000r/min |
| 计算系数 | 0.26 |
| 计算系数 | 2.6 |
| 计算系数 | 3.9 |
| 计算系数 | 2.5 |
| 轴承重量 | 0.56kg |
| 推荐螺母的锁紧角度 | 130° |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 22209 EK/C3轴承 | ￥351元 | - | 265 |
| SKF 22209EK/C3W64轴承，货期1-3周 | ￥2051.4元 | - | 2 |
