SKF 213-ZNR轴承尺寸、参数、图纸、互换、价格

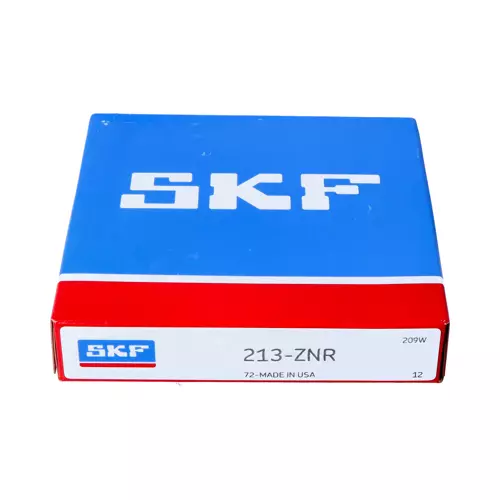

SKF 213-ZNR轴承
更新日期：2024-11-26 15:45:17
市场价：￥1133元（非销售价）
库存：2套
SKF 213-ZNR轴承属于深沟球轴承，内径：65 mm，外径：120 mm，宽度：23 mm，内圈肩部直径（≈）：83.3 mm，外圈肩部凹槽直径（≈）：105.8 mm，外圈止动槽的直径：115.21 mm，止动环外径：129.7 mm，外圈止动槽宽度：3.1 mm，外圈侧面-止动槽的距离：4.06 mm，止动环宽度：2.82 mm。
前缀列表：。后缀列表：【-Z：单面带防尘盖】【NR：带止动环槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
1
3
-
Z
N
R
2：尺寸系列：02系列
13：内径：65 mm
-Z：单面带防尘盖
NR：带止动环槽
2：
尺寸系列：02系列
13：
内径：65 mm
-Z：
单面带防尘盖
NR：
带止动环槽
| 内径 | d | 65mm |
| 外径 | D | 120mm |
| 宽度 | B | 23mm |
| 内圈肩部直径 | d₁ ≈ | 83.3mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 105.8mm |
| 外圈止动槽的直径 | D₃ | 115.21mm |
| 止动环外径 | D₄ | 129.7mm |
| 外圈止动槽宽度 | b | 3.1mm |
| 外圈侧面-止动槽的距离 | C | 4.06mm |
| 止动环宽度 | f | 2.82mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 轴挡肩直径 | dₐ min. | 74mm |
| 轴挡肩直径 | dₐ max. | 83.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 111mm |
| 轴承座内的止动环凹槽直径 | Db min. | 131mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 3.5mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 6.88mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 60.5kN |
| 基本额定静载荷 | 58.5kN |
| 疲劳载荷限值 | 2.5kN |
| 参考转速 | 10000r/min |
| 极限转速 | 6000r/min |
| 计算系数 | 0.04 |
| 轴承重量 | 1.05kg |
| 止动环 | SP 120 |
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
