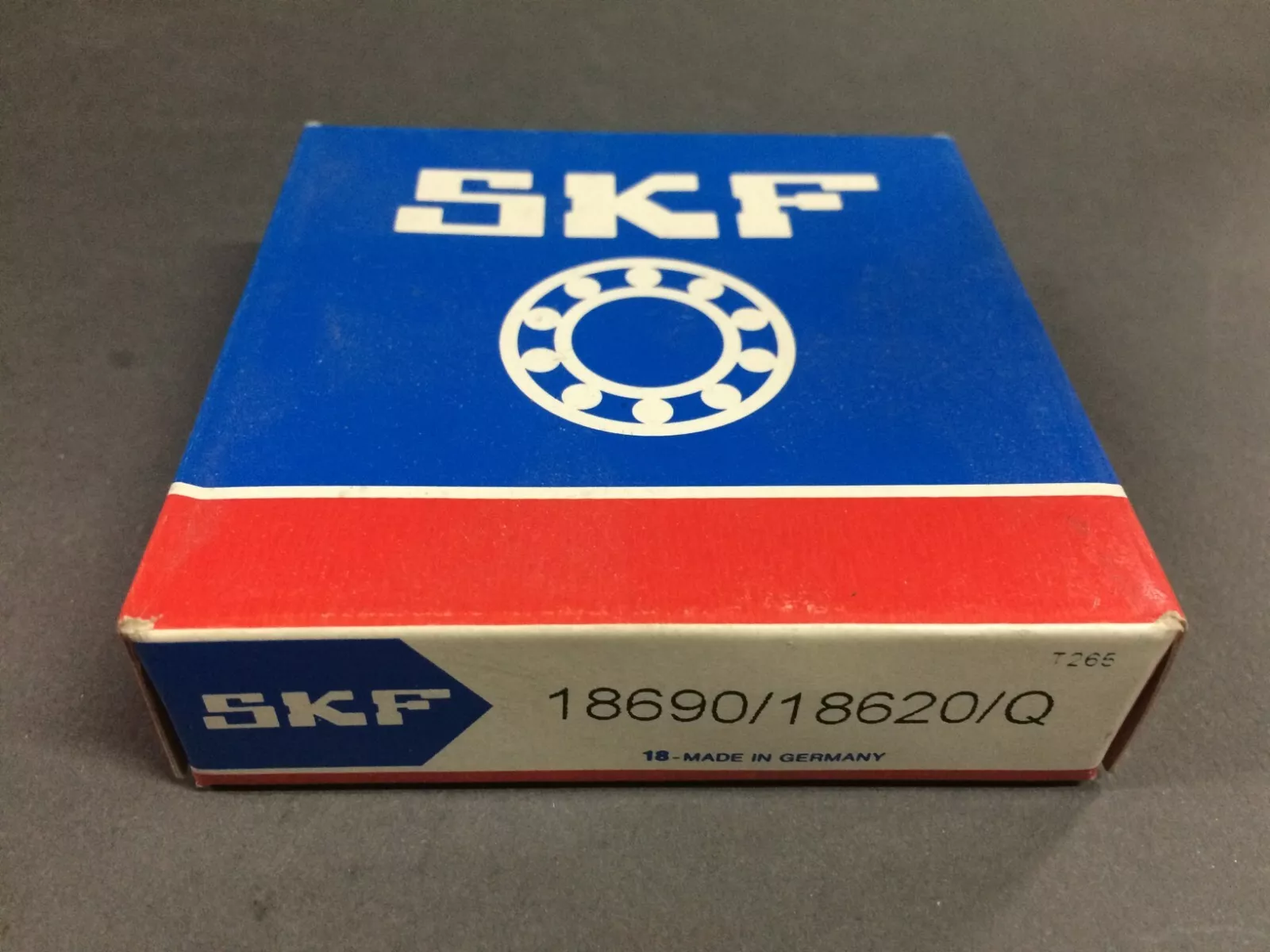

SKF 18690/18620轴承尺寸、参数、图纸、互换、价格
1
8
6
9
0
/
1
8
6
2
0
18690：内圈编号：18690
/：分隔符
18620：外圈编号：18620
18690：
内圈编号：18690
/：
分隔符
18620：
外圈编号：18620
| 尺寸系列 | 18600 |
| 内径 | d | 46.038mm |
| 外径 | D | 79.375mm |
| 轴承总宽度 | T | 17.462mm |
| 内圈肩部直径 | d₁ ≈ | 60.2mm |
| 内圈宽度 | B | 17.462mm |
| 外圈宽度 | C | 13.495mm |
| 内圈内半径 | r₁,₂ min. | 2.8mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 14.774mm |
| 轴挡肩直径 | dₐ max. | 53mm |
| 轴挡肩直径 | db min. | 57mm |
| 轴承座挡肩尺寸 | Dₐ min. | 69mm |
| 轴承座挡肩尺寸 | Dₐ max. | 71.5mm |
| 轴承座挡肩尺寸 | Db min. | 73mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 3.5mm |
| 倒角半径 | rₐ max. | 2.8mm |
| 倒角半径 | rb max. | 1.5mm |
| 基本额定动载 | 61.1kN |
| 基本额定静载荷 | 62kN |
| 疲劳载荷限值 | 6.8kN |
| 参考转速 | 7000r/min |
| 极限转速 | 8500r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.6 |
| 计算系数 | 0.9 |
| 轴承重量 | 0.33kg |
