SKF 1309EKTN9轴承尺寸、参数、图纸、互换、价格

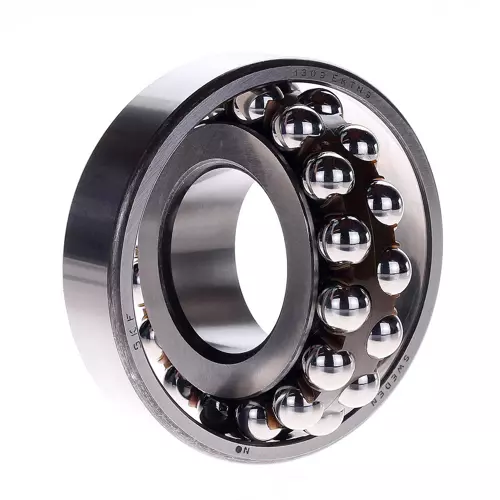

SKF 1309EKTN9轴承
更新日期：2024-11-30 15:33:34
市场价：￥266.36元（非销售价）
库存：165套
SKF 1309EKTN9轴承属于自调心球轴承，内径：45 mm，外径：100 mm，宽度：25 mm，内圈肩部直径（≈）：67.71 mm，外圈肩部直径（≈）：87.8 mm，倒角尺寸（min.）：1.5 mm圆锥孔，锥度 1:12。
前缀列表：。后缀列表：【E：内部设计经过优化，承载能力提升】【K：锥孔，锥度 1:12】【TN9：玻璃纤维增强 PA66 保持架，滚珠引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
3
0
9
E
K
T
N
9
1：标准自调心球轴承
3：尺寸系列：03系列
09：内径：45 mm
E：内部设计经过优化，承载能力提升
K：锥孔，锥度 1:12
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
1：
标准自调心球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
E：
内部设计经过优化，承载能力提升
K：
锥孔，锥度 1:12
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 25mm |
| 内圈肩部直径 | d₁ ≈ | 67.71mm |
| 外圈肩部直径 | D₁ ≈ | 87.8mm |
| 倒角尺寸 | r₁,₂ min. | 1.5mm |
| 圆锥孔，锥度 1:12 |
| 轴承座挡肩尺寸 | Dₐ max. | 91mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 39kN |
| 基本额定静载荷 | 13.4kN |
| 疲劳载荷限值 | 0.695kN |
| 参考转速 | 12000r/min |
| 极限转速 | 8500r/min |
| 允许的不对中误差 | 3° |
| 计算系数 | 0.04 |
| 计算系数 | 0.23 |
| 计算系数 | 2.8 |
| 计算系数 | 2.7 |
| 计算系数 | 4.2 |
| 轴承重量 | 0.96kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 1309EKTN9/C3轴承，货期1-3周 | ￥495.3元 | - | 78 |
