SKF 1204ETN9轴承尺寸、参数、图纸、互换、价格

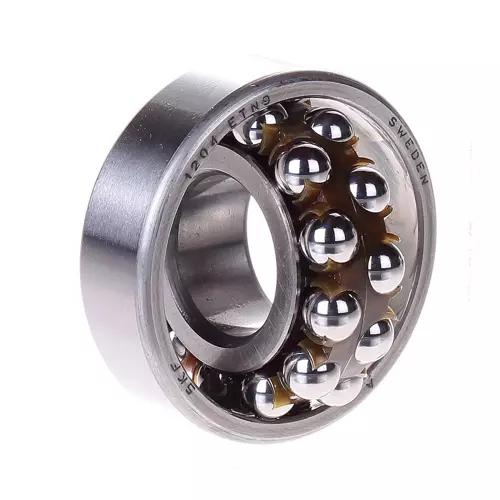

SKF 1204ETN9轴承
更新日期：2024-11-30 15:54:57
市场价：￥139.22元（非销售价）
库存：13套
SKF 1204ETN9轴承属于自调心球轴承，内径：20 mm，外径：47 mm，宽度：14 mm，内圈肩部直径（≈）：28.88 mm，外圈肩部直径（≈）：40 mm，倒角尺寸（min.）：1 mm。
前缀列表：。后缀列表：【E：内部设计经过优化，承载能力提升】【TN9：玻璃纤维增强 PA66 保持架，滚珠引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
2
0
4
E
T
N
9
1：标准自调心球轴承
2：尺寸系列：02系列
04：内径：20 mm
E：内部设计经过优化，承载能力提升
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
1：
标准自调心球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
E：
内部设计经过优化，承载能力提升
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
| 内径 | d | 20mm |
| 外径 | D | 47mm |
| 宽度 | B | 14mm |
| 内圈肩部直径 | d₁ ≈ | 28.88mm |
| 外圈肩部直径 | D₁ ≈ | 40mm |
| 倒角尺寸 | r₁,₂ min. | 1mm |
| 轴挡肩直径 | dₐ min. | 25.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 41.4mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 12.7kN |
| 基本额定静载荷 | 3.4kN |
| 疲劳载荷限值 | 0.176kN |
| 参考转速 | 32000r/min |
| 极限转速 | 20000r/min |
| 允许的不对中误差 | 2.5° |
| 计算系数 | 0.04 |
| 计算系数 | 0.3 |
| 计算系数 | 2.2 |
| 计算系数 | 2.1 |
| 计算系数 | 3.3 |
| 轴承重量 | 0.12kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 1204 ETN9/C3轴承，货期1-3周 | ￥256.1元 | - | 7 |
