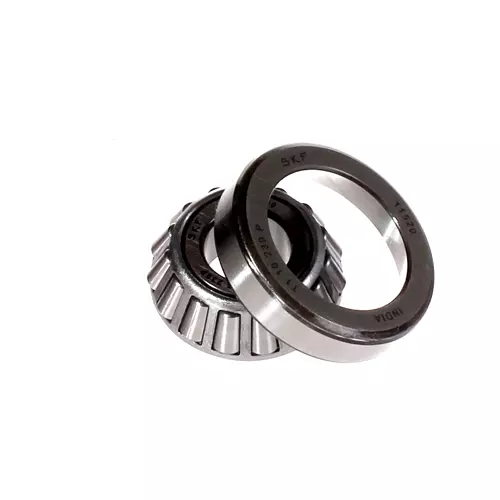

SKF 11590/11520轴承尺寸、参数、图纸、互换、价格
1
1
5
9
0
/
1
1
5
2
0
11590：内圈编号：11590
/：分隔符
11520：外圈编号：11520
11590：
内圈编号：11590
/：
分隔符
11520：
外圈编号：11520
| 尺寸系列 | 11500 |
| 内径 | d | 15.875mm |
| 外径 | D | 42.862mm |
| 轴承总宽度 | T | 14.288mm |
| 内圈肩部直径 | d₁ ≈ | 31.1mm |
| 内圈宽度 | B | 14.288mm |
| 外圈宽度 | C | 9.525mm |
| 内圈内半径 | r₁,₂ min. | 1.5mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 12.624mm |
| 轴挡肩直径 | dₐ max. | 23mm |
| 轴挡肩直径 | db min. | 23.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 32mm |
| 轴承座挡肩尺寸 | Dₐ max. | 36.5mm |
| 轴承座挡肩尺寸 | Db min. | 38mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 2mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4.5mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 1.5mm |
| 基本额定动载 | 21.5kN |
| 基本额定静载荷 | 17.6kN |
| 疲劳载荷限值 | 1.8kN |
| 参考转速 | 13000r/min |
| 极限转速 | 17000r/min |
| 计算系数 | 0.72 |
| 计算系数 | 0.84 |
| 计算系数 | 0.45 |
| 轴承重量 | 0.1kg |
