NTN UELS204-012D1NR轴承尺寸、参数、图纸、互换、价格
NTN UELS204-012D1NR轴承
更新时间：2026.04.26

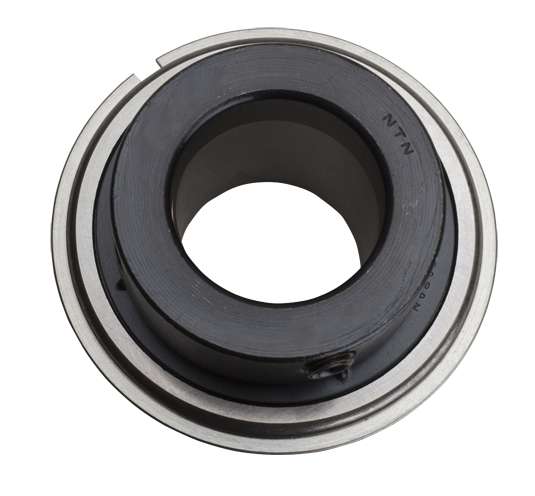

轴承型号：UELS204-012D1NR，带偏心锁紧套的外球面轴承，宽外圈 - 圆柱内径，带止动环，其基础型号为204-012，前缀列表：【UEL：宽内圈，锁圈带抛油环】【S：圆柱外圈】，后缀列表：【D1：带油槽油孔，可再润滑】【NR：带止动环和止动槽】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
U
E
L
S
2
0
4
-
0
1
2
D
1
N
R
UEL：宽内圈，锁圈带抛油环
S：圆柱外圈
2：系列：轻型承重
04：内径系列：20 mm 系列
-：内径分隔符
012：内径：0.75 in
D1：带油槽油孔，可再润滑
NR：带止动环和止动槽
UEL：
宽内圈，锁圈带抛油环
S：
圆柱外圈
2：
系列：轻型承重
04：
内径系列：20 mm 系列
-：
内径分隔符
012：
内径：0.75 in
D1：
带油槽油孔，可再润滑
NR：
带止动环和止动槽
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL204 |
| 基础外圈型号 | 204 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1500 lbf 6650 N 6.65 kN |
| 基本额定动载荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 双面密封 |
| 重量 | 0.549 lb 0.249 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

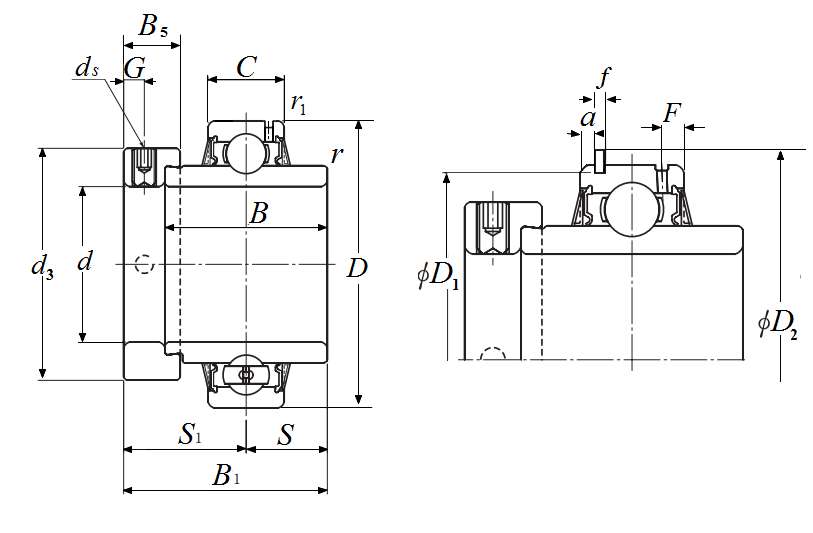

| 带偏心锁紧套的外球面轴承，宽外圈 - 圆柱内径，带止动环 - 尺寸 | |
| d | 0.7500 in 19.050 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3465 in 34.200 mm |
| B1 | 1.7205 in 43.700 mm |
| r | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.2992 in 33.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 1.0472 in 26.600 mm |
| S | 0.6732 in 17.100 mm |
| F | 0.1575 in 4.000 mm |
| r1 | 0.0394 in 1.000 mm |
| a | 0.1220 in 3.100 mm |
| D1 | 1.7559 in 44.600 mm |
| D2 | 2.0748 in 52.700 mm |
| f | 0.0591 in 1.500 mm |
