NTN UCS318-308D1轴承尺寸、参数、图纸、互换、价格
U
C
S
3
1
8
-
3
0
8
D
1
UCS：带紧定螺钉，宽外圈，圆柱外圈
3：系列：重型承重
18：内径系列：90 mm 系列
-：内径分隔符
308：内径：3.5 in
D1：带油槽油孔，可再润滑
UCS：
带紧定螺钉，宽外圈，圆柱外圈
3：
系列：重型承重
18：
内径系列：90 mm 系列
-：
内径分隔符
308：
内径：3.5 in
D1：
带油槽油孔，可再润滑
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 1600转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 重型 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 基本额定静载荷 | 24100 lbf 107000 N 107.00 kN |
| 基本额定动载荷 | 32000 lbf 143000 N 143.00 kN |
| 附件 | 双面密封 |
| 重量 | 17.401 lb 7.893 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

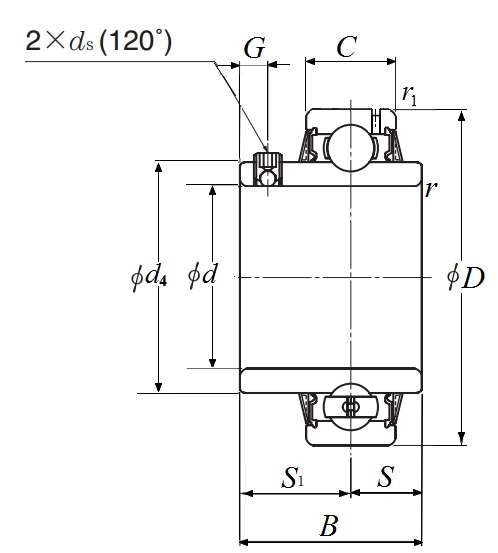

| 带紧定螺钉的外球面轴承，宽外圈 - 圆柱内径 - 尺寸 | |
| d | 3.5000 in 88.900 mm |
| D | 7.4803 in 190.000 mm |
| C | 1.9291 in 49.000 mm |
| B | 3.7795 in 96.000 mm |
| r | 0.1181 in 3.000 mm |
| ds | 5/8-18 UNF |
| G | 0.6299 in 16.000 mm |
| d4 | 4.7598 in 120.900 mm |
| S1 | 2.2047 in 56.000 mm |
| S | 1.5748 in 40.000 mm |
