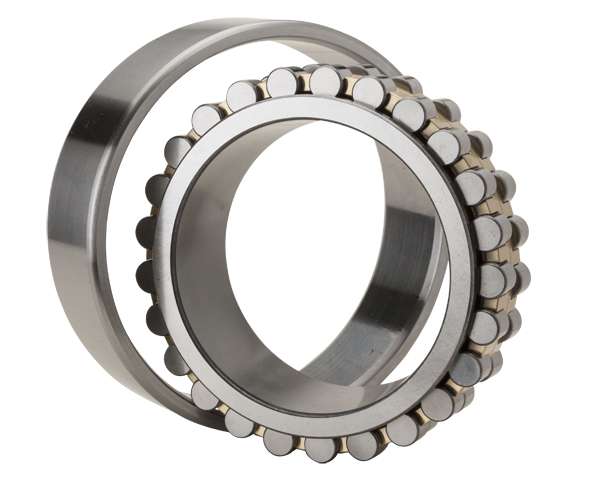

NTN NN3020C2NAP5轴承尺寸、参数、图纸、互换、价格
N
N
3
0
2
0
C
2
N
A
P
5
NN：外圈可双向分离，内圈不可分离
30：双列圆柱滚子轴承 30系列
20：内径：100 mm
C2：C2游隙
NA：圆柱滚子轴承的径向游隙
P5：P5级精度
NN：
外圈可双向分离，内圈不可分离
30：
双列圆柱滚子轴承 30系列
20：
内径：100 mm
C2：
C2游隙
NA：
圆柱滚子轴承的径向游隙
P5：
P5级精度
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 极限转速-油润滑 | 6700转/分钟 |
| 极限转速-脂润滑 | 5600转/分钟 |
| 精度 | ISO Class 5 |
| 结构 | 双列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | C2NA |
| 基本额定静载荷 | 57500 lbf 256000 N 256.00 kN |
| 基本额定动载荷 | 34500 lbf 153000 N 153.00 kN |
| 附件 | 开式 |
| 重量 | 4.813 lb 2.183 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

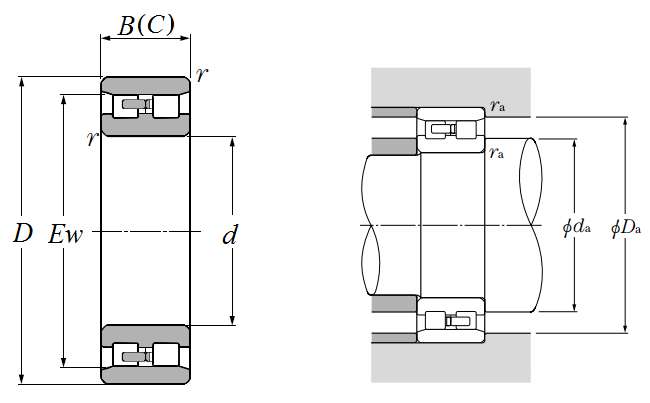

| 双列圆柱滚子轴承 - 圆柱孔 - NN型 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 1.4567 in 37.000 mm |
| C | 1.4567 in 37.000 mm |
| Ew | 5.3937 in 137.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 4.2520 in 108.000 mm |
| db min | 4.3701 in 111.000 mm |
| Db min | 5.4724 in 139.000 mm |
| Db max | 5.5906 in 142.000 mm |
| ras max | 0.0591 in 1.500 mm |
