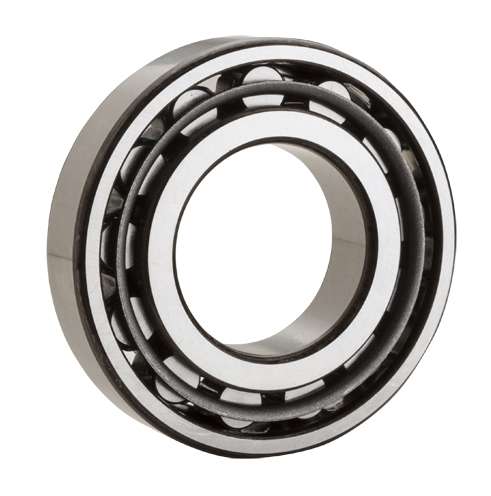

NTN NF309G1轴承尺寸、参数、图纸、互换、价格
N
F
3
0
9
G
1
NF：外圈单挡边，内圈双挡边
3：尺寸系列：03系列
09：内径：45 mm
G1：高强度黄铜保持架，无铆钉，带方孔
NF：
外圈单挡边，内圈双挡边
3：
尺寸系列：03系列
09：
内径：45 mm
G1：
高强度黄铜保持架，无铆钉，带方孔
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，机加工黄铜，无铆钉，带方孔 |
| 极限转速-油润滑 | 8400转/分钟 |
| 极限转速-脂润滑 | 7200转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 16000 lbf 71000 N 71.00 kN |
| 基本额定动载荷 | 16600 lbf 74000 N 74.00 kN |
| 附件 | 开式 |
| 重量 | 2.066 lb 0.937 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

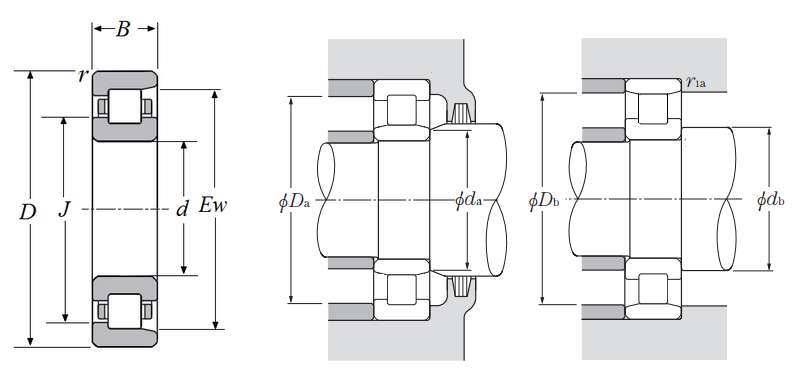

| 圆柱滚子轴承 -可分离型内圈带两个加强筋，外圈带一个加强筋 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.9843 in 25.000 mm |
| Ew | 3.4055 in 86.500 mm |
| J | 2.5197 in 64.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 2.0866 in 53.000 mm |
| db min | 2.0866 in 53.000 mm |
| Da max | 3.6220 in 92.000 mm |
| Db max | 3.6220 in 92.000 mm |
| Db min | 3.5039 in 89.000 mm |
| r1as max | 0.0591 in 1.500 mm |
