NTN NAB209轴承尺寸、参数、图纸、互换、价格
| 类型 | 挡圈型滚轮轴承 |
| 滚子型式 | 滚针 |
| 轴承类型 | 滚针轴承 |
| 材质 | 高碳铬钢 |
| 保持架材质 | 压制钢 |
| 外圈类型 | 球面 |
| 极限转速-油润滑 | 3600转/分钟 |
| 极限转速-脂润滑 | 2700转/分钟 |
| 附件 | 开式 |
| 基本额定静载荷 | 16300 lbf 72500 N 72.50 kN |
| 基本额定动载荷 | 9000 lbf 40000 N 40.00 kN |
| 轨道额定载荷 | 2380 lbf 10600 N |
| 重量 | 1.215 lb 0.551 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

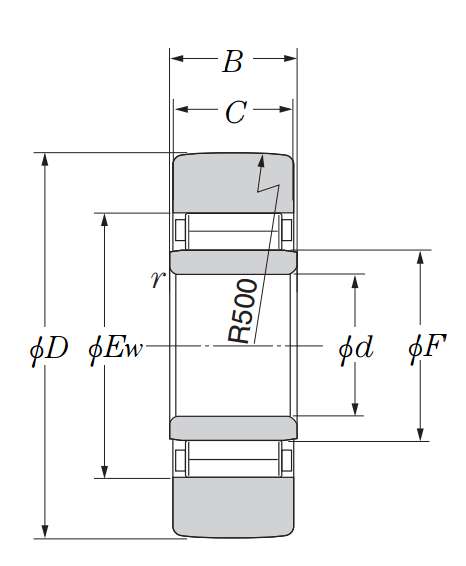

| 挡圈型滚轮轴承 - 带内圈，NAB型，球面外圈 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D（0/-0.050） | 3.3465 in 85.000 mm |
| Ew | 2.4803 in 63.000 mm |
| F | 2.1654 in 55.000 mm |
| C | 0.7795 in 19.800 mm |
| B | 0.7874 in 20.000 mm |
| r | 0.0591 in 1.500 mm |
