NTN MUF1308UGMR轴承尺寸、参数、图纸、互换、价格
NTN MUF1308UGMR轴承
更新时间：2026.04.26

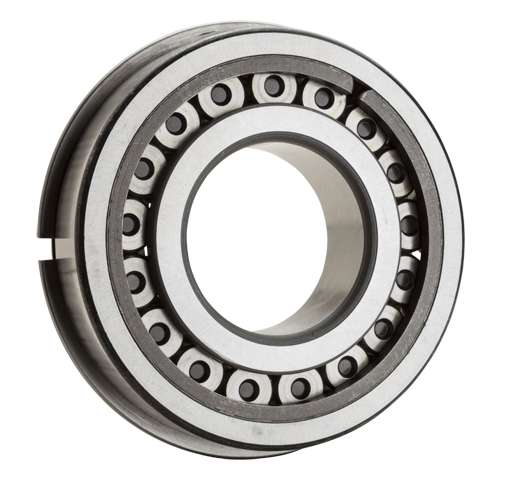

轴承型号：MUF1308UGMR，不可分离型型 Bearing -内圈带两个加强筋，外圈带一个加强筋，带挡圈，带止动环，其基础型号为1308，前缀列表：【MUF：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边，F：内径小于 15mm】，后缀列表：【U：外环内径上带一个挡边和一个挡圈】【G：外圈带止动环槽】【M：满装滚子，无保持架】【R：外圈带止动环】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
M
U
F
1
3
0
8
U
G
M
R
MUF：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边，F：内径小于 15mm
1：宽度系列：01系列
3：尺寸系列：03系列
08：内径：40 mm
U：外环内径上带一个挡边和一个挡圈
G：外圈带止动环槽
M：满装滚子，无保持架
R：外圈带止动环
MUF：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边，F：内径小于 15mm
1：
宽度系列：01系列
3：
尺寸系列：03系列
08：
内径：40 mm
U：
外环内径上带一个挡边和一个挡圈
G：
外圈带止动环槽
M：
满装滚子，无保持架
R：
外圈带止动环
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 无 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 23800 lbf 106000 N 106.00 kN |
| 基本额定动载荷 | 21600 lbf 96000 N 96.00 kN |
| 附件 | 开式 |
| 重量 | 1.631 lb 0.740 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

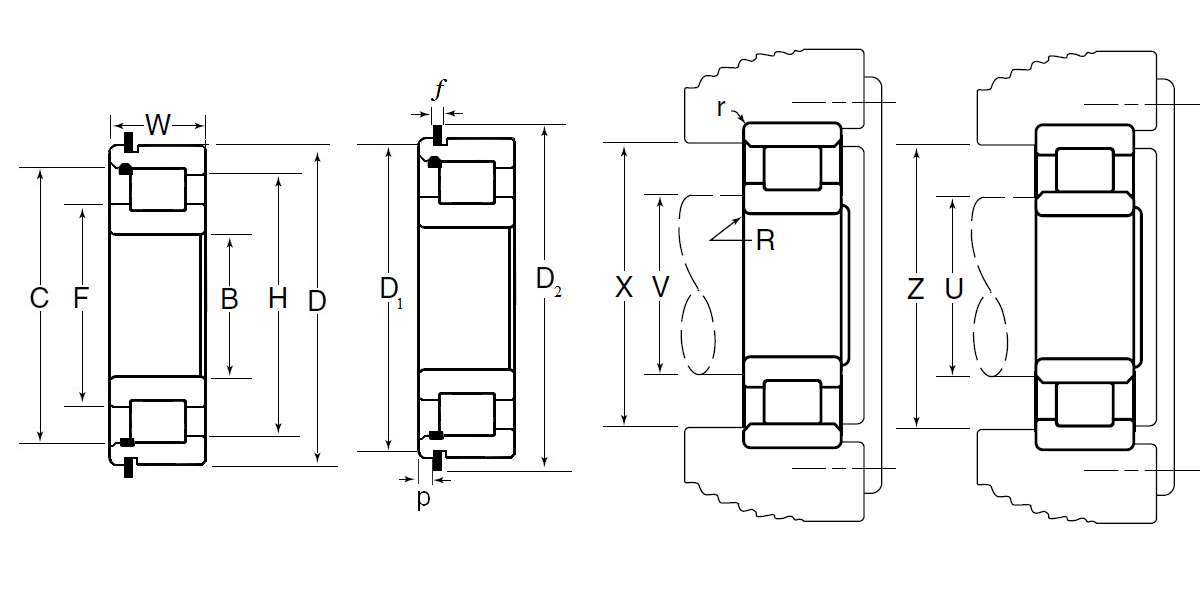

| 不可分离型型 Bearing -内圈带两个加强筋，外圈带一个加强筋，带挡圈，带止动环 - 尺寸 | |
| B | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| W | 0.9055 in 23.000 mm |
| C | 3.0579 in 77.670 mm |
| F | 2.2441 in 57.000 mm |
| H | 2.8870 in 73.330 mm |
| D1 | 3.4169 in 86.790 mm |
| D2 | 3.7969 in 96.440 mm |
| p | 0.1252 in 3.180 mm |
| f | 0.0949 in 2.410 mm |
| R | 0.0598 in 1.520 mm |
| U（普通内外圈） | 1.9291 in 49.000 mm |
| V（加强筋内外圈） | 2.0512 in 52.100 mm |
| X（普通内外圈） | 3.2008 in 81.300 mm |
| Z（加强筋内外圈） | 3.0512 in 77.500 mm |
| r | 0.0598 in 1.520 mm |
