NTN MU5309DX轴承尺寸、参数、图纸、互换、价格
M
U
5
3
0
9
D
X
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
5：宽度系列：05系列
3：尺寸系列：03系列
09：内径：45 mm
D：外圈单挡边
X：X-Bar复合钢
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
5：
宽度系列：05系列
3：
尺寸系列：03系列
09：
内径：45 mm
D：
外圈单挡边
X：
X-Bar复合钢

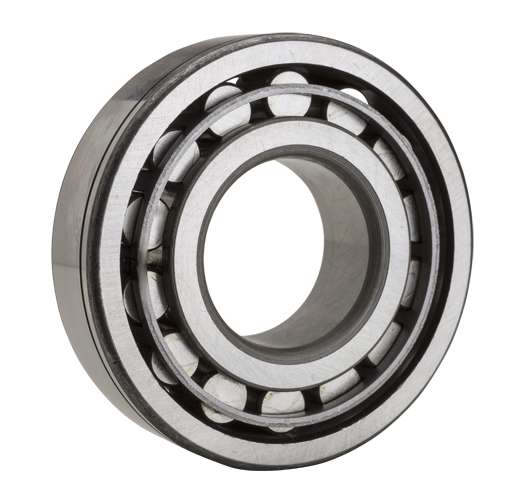

| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | X-Bar复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 44500 lbf 199000 N 199.00 kN |
| 基本额定动载荷 | 35500 lbf 158000 N 158.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

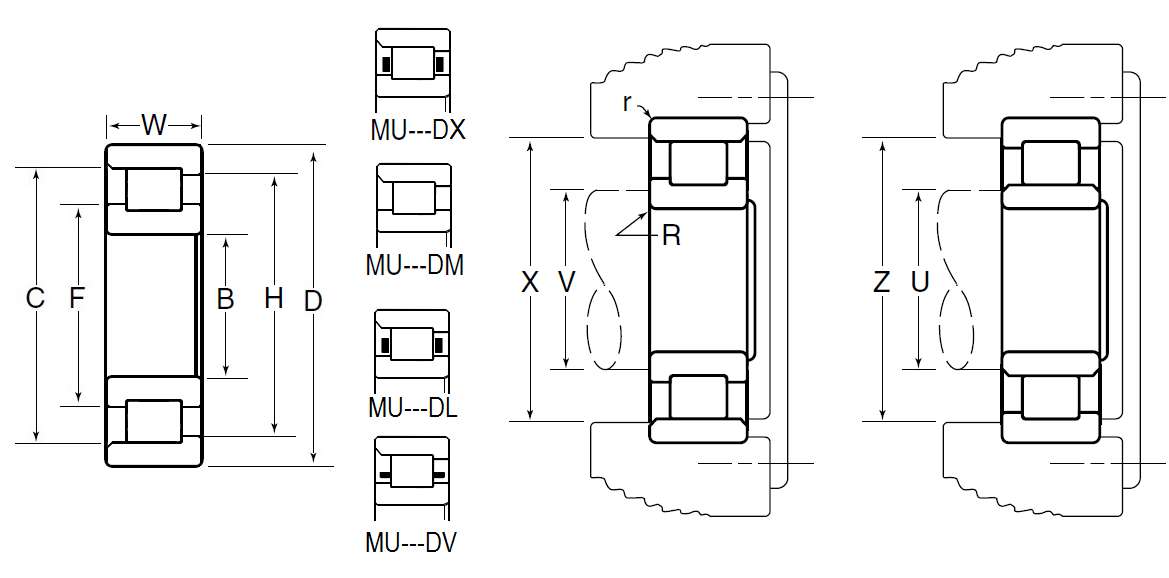

| 圆柱滚子轴承 -内圈带两个加强筋，可分离型外圈带一个加强筋 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 1.5625 in 39.688 mm |
| C | 3.3902 in 86.110 mm |
| F | 2.5319 in 64.310 mm |
| H | 3.2079 in 81.480 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 2.2008 in 55.900 mm |
| V（加强筋内外圈） | 2.3307 in 59.200 mm |
| X（普通内外圈） | 3.5591 in 90.400 mm |
| Z（加强筋内外圈） | 3.3898 in 86.100 mm |
| r | 0.0598 in 1.520 mm |
