NTN MU1309UGM轴承尺寸、参数、图纸、互换、价格
NTN MU1309UGM轴承
更新时间：2026.04.27

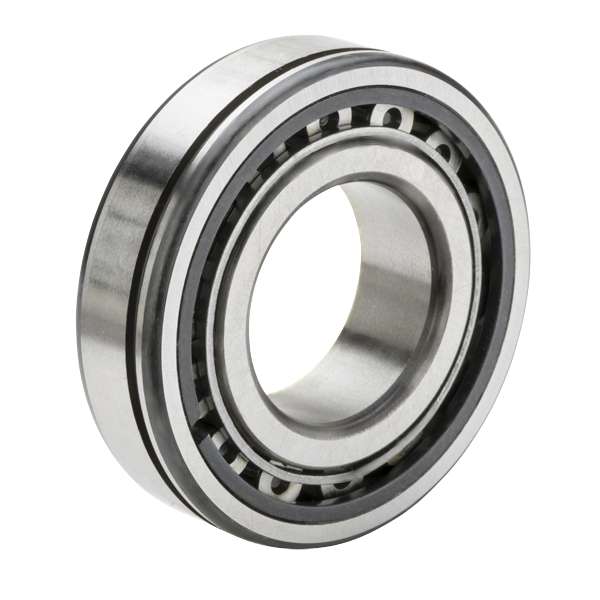

轴承型号：MU1309UGM，圆柱滚子轴承 - 不可分离型，内圈带两个加强筋，外圈带一个加强筋，带挡圈，带止动环槽，其基础型号为1309，前缀列表：【MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边】，后缀列表：【U：外环内径上带一个挡边和一个挡圈】【G：外圈带止动环槽】【M：满装滚子，无保持架】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
M
U
1
3
0
9
U
G
M
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
3：尺寸系列：03系列
09：内径：45 mm
U：外环内径上带一个挡边和一个挡圈
G：外圈带止动环槽
M：满装滚子，无保持架
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
3：
尺寸系列：03系列
09：
内径：45 mm
U：
外环内径上带一个挡边和一个挡圈
G：
外圈带止动环槽
M：
满装滚子，无保持架
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 无 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 31000 lbf 137000 N 137.00 kN |
| 基本额定动载荷 | 26500 lbf 118000 N 118.00 kN |
| 附件 | 开式 |
| 重量 | 2.143 lb 0.972 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

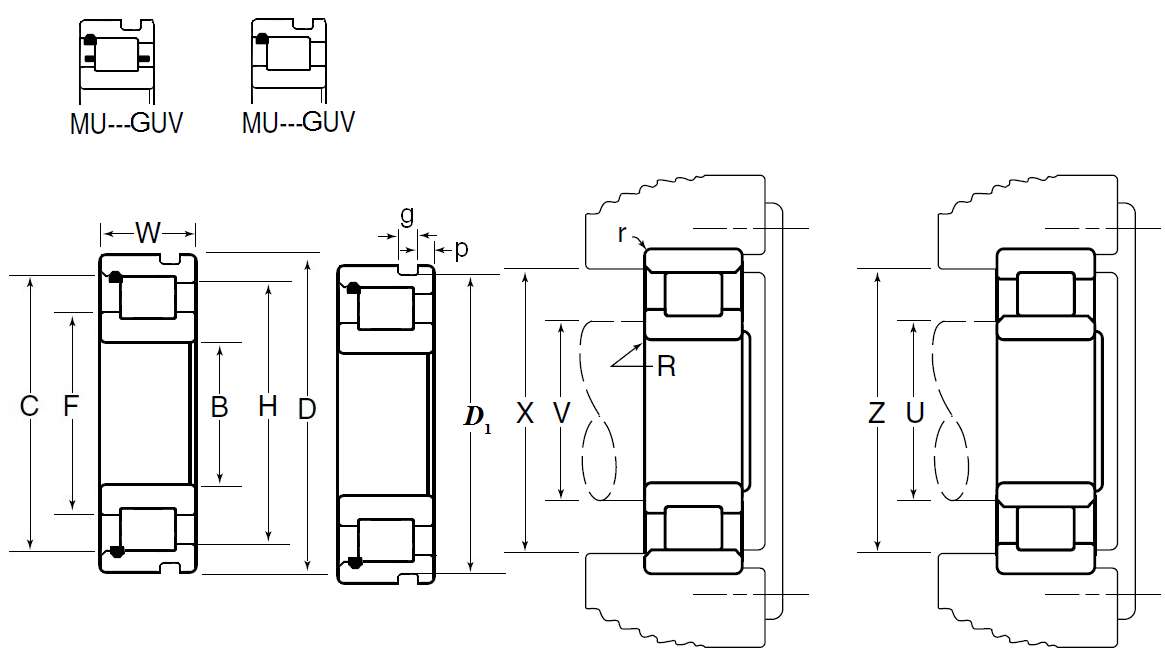

| 圆柱滚子轴承 - 不可分离型，内圈带两个加强筋，外圈带一个加强筋，带挡圈，带止动环槽 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.9843 in 25.000 mm |
| C | 3.3902 in 86.110 mm |
| F | 2.5319 in 64.310 mm |
| H | 3.2079 in 81.480 mm |
| D1 | 3.8110 in 96.800 mm |
| g | 0.1091 in 2.770 mm |
| p | 0.1252 in 3.180 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 2.2008 in 55.900 mm |
| V（加强筋内外圈） | 2.3307 in 59.200 mm |
| X（普通内外圈） | 3.5591 in 90.400 mm |
| Z（加强筋内外圈） | 3.3898 in 86.100 mm |
| r | 0.0598 in 1.520 mm |
