NTN M1305GTV轴承尺寸、参数、图纸、互换、价格
NTN M1305GTV轴承
更新时间：2026.04.26

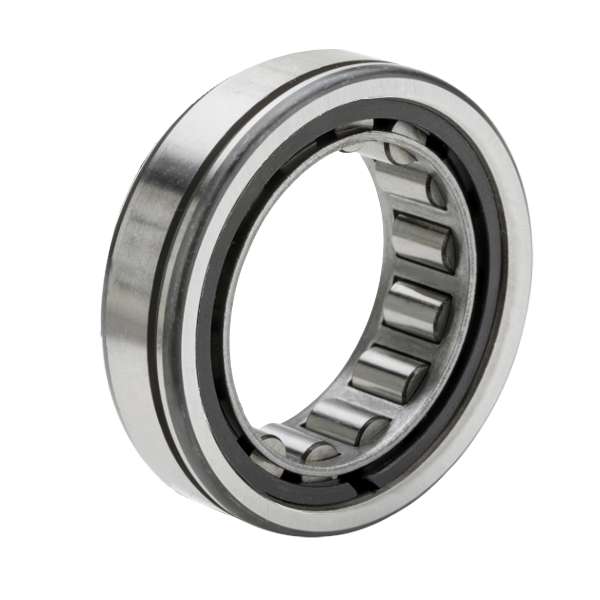

轴承型号：M1305GTV，带保持架和滚子的外圈,两个挡圈&带止动环槽 in外圈 O.D.，其基础型号为1305，前缀列表：【M：NTN BOWER产品，标准公制尺寸系列】，后缀列表：【G：外圈带止动环槽】【T：外圈内径中带双挡边】【V：一体成型钢保持架】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
M
1
3
0
5
G
T
V
M：NTN BOWER产品，标准公制尺寸系列
1：宽度系列：01系列
3：尺寸系列：03系列
05：内径：25 mm
G：外圈带止动环槽
T：外圈内径中带双挡边
V：一体成型钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
1：
宽度系列：01系列
3：
尺寸系列：03系列
05：
内径：25 mm
G：
外圈带止动环槽
T：
外圈内径中带双挡边
V：
一体成型钢保持架
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 一体成型，钢质 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 8100 lbf 36000 N 36.00 kN |
| 基本额定动载荷 | 8900 lbf 39500 N 39.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

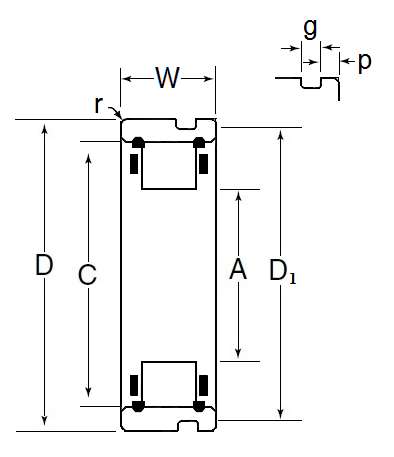

| 带保持架和滚子的外圈,两个挡圈&带止动环槽 in外圈 O.D. - 尺寸 | |
| A | 1.3382 in 33.990 mm |
| D | 2.4409 in 62.000 mm |
| C | 2.1024 in 53.400 mm |
| W | 0.6693 in 17.000 mm |
| r | 0.0402 in 1.020 mm |
| D1 | 2.3469 in 59.610 mm |
| p | 0.0780 in 1.980 mm |
| g | 0.1252 in 3.180 mm |
