NTN HTA013DB轴承尺寸、参数、图纸、互换、价格
H
T
A
0
1
3
D
B
HTA：轴向载荷用双联角接触球轴承.HTA型，默认接触角 40º
0：尺寸系列：10系列
13：内径：65 mm
DB：背对背配对， / \
HTA：
轴向载荷用双联角接触球轴承.HTA型，默认接触角 40º
0：
尺寸系列：10系列
13：
内径：65 mm
DB：
背对背配对， / \
| 类型 | 机床主轴轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 11500转/分钟 |
| 极限转速-脂润滑 | 9100转/分钟 |
| 结构 | 双列 |
| 基本额定静载荷 | 16200 lbf 72000 N 72.00 kN |
| 基本额定动载荷 | 7650 lbf 34000 N 34.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

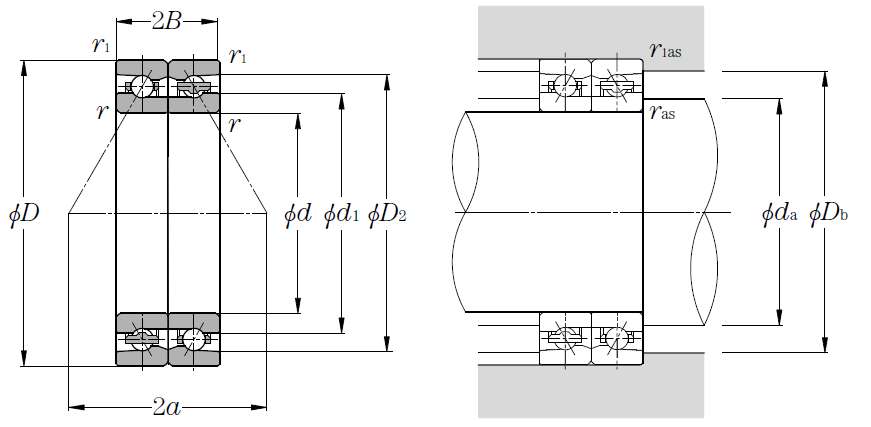

| 轴向载荷双联角接触球轴承 - HTA型 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.6496 in 16.500 mm |
| 2B | 1.2992 in 33.000 mm |
| d1 | 3.0787 in 78.200 mm |
| D2 | 3.5748 in 90.800 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 40 º |
| 2a | 3.3898 in 86.100 mm |
| da min | 2.9528 in 75.000 mm |
| Db max | 3.7008 in 94.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
