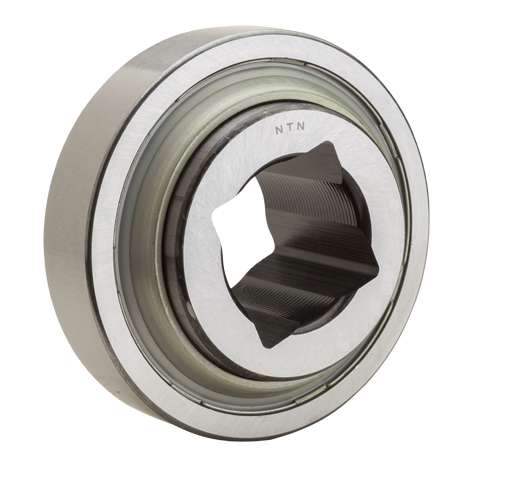

NTN DC210TTR4轴承尺寸、参数、图纸、互换、价格
D
C
2
1
0
T
T
R
4
D：盘式轴承
C：圆柱外圈
210：轴径：2.625 in
TT：三层唇封
R4：可再润滑，4：特殊特征代号
D：
盘式轴承
C：
圆柱外圈
210：
轴径：2.625 in
TT：
三层唇封
R4：
可再润滑，4：特殊特征代号
| 类型 | 重型盘式轴承 |
| 内孔型式 | 方孔 |
| 外圈类型 | 圆柱型 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 润滑方式 | 重新润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 5200 lbf 23200 N 23.20 kN |
| 基本额定动载荷 | 7850 lbf 35000 N 35.00 kN |
| 附件 | 双面密封 |
| 重量 | 2.055 lb 0.932 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

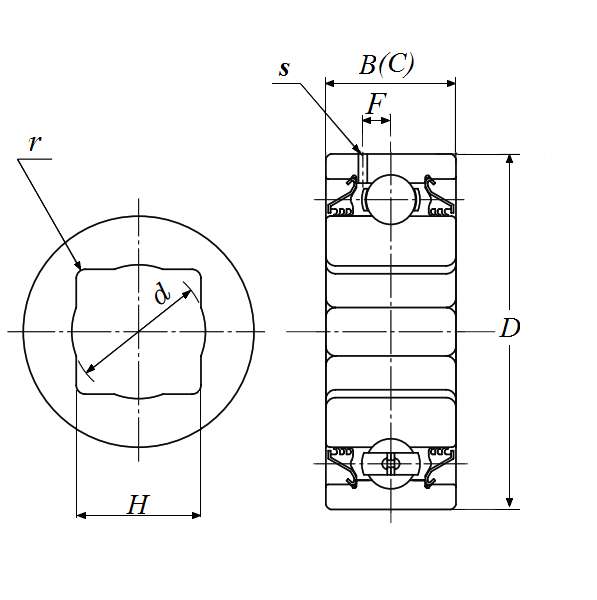

| 重型盘式轴承 - 方孔，圆柱内径，7系列 - 尺寸 | |
| H | 1.1800 in 29.972 mm |
| D | 3.5433 in 90.000 mm |
| C | 1.1890 in 30.200 mm |
| B | 1.1890 in 30.200 mm |
| d | 1.2362 in 31.400 mm |
| r | 0.0591 in 1.500 mm |
| F | 0.2638 in 6.700 mm |
| s | 0.0866 in 2.200 mm |
| 轴径 | 1.125 in 28.575 mm |
