NTN BST17X47-1BDTT轴承尺寸、参数、图纸、互换、价格
NTN BST17X47-1BDTT轴承
更新时间：2026.04.26

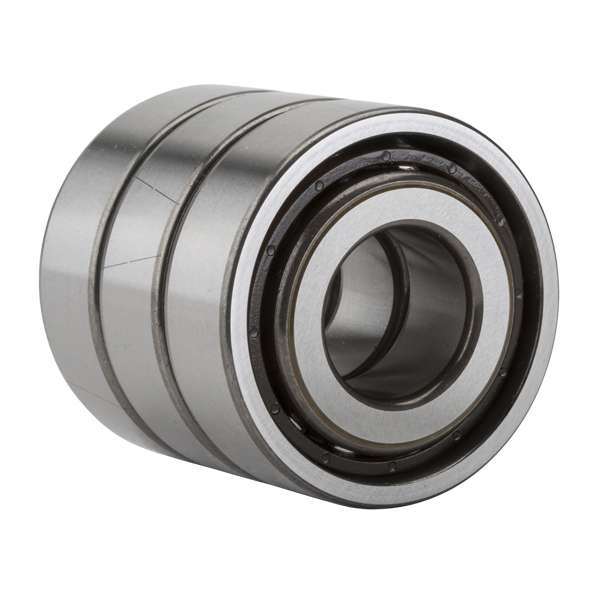

轴承型号：BST17X47-1BDTT，滚珠丝杠用三列推力角接触球轴承 - DTT配对，开式，三排承受轴向载荷，其基础型号为17X47，前缀列表：【BST：Ball Screw Support，即滚珠丝杠支撑】，后缀列表：【-1B：标准预紧】【DTT：三列配对 / / /】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
S
T
1
7
X
4
7
-
1
B
D
T
T
BST：Ball Screw Support，即滚珠丝杠支撑
17：公称内径：17 mm
X：分隔符
47：外径：47 mm
-1B：标准预紧
DTT：三列配对 / / /
BST：
Ball Screw Support，即滚珠丝杠支撑
17：
公称内径：17 mm
X：
分隔符
47：
外径：47 mm
-1B：
标准预紧
DTT：
三列配对 / / /
| 类型 | 滚珠丝杠支承轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 模塑 |
| 保持架材质 | 合成树脂 |
| 结构 | 三列 |
| 基本额定静载荷 | 25400 lbf 113000 N 113.00 kN |
| 基本额定动载荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

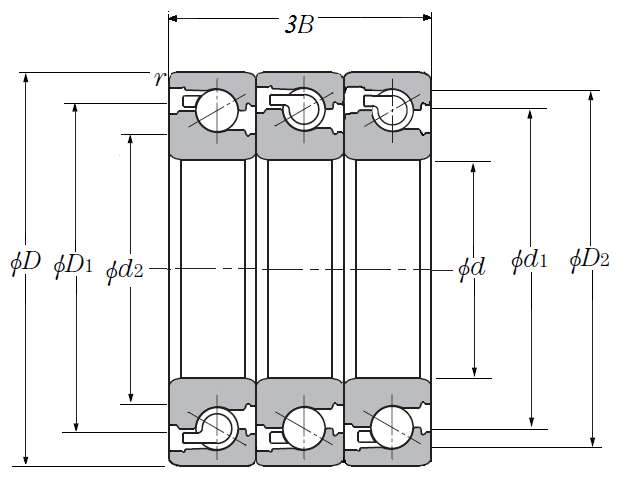

| 滚珠丝杠用三列推力角接触球轴承 - DTT配对，开式，三排承受轴向载荷 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5906 in 15.000 mm |
| 3B | 1.7717 in 45.000 mm |
| d1 | 1.1772 in 29.900 mm |
| d2 | 1.0118 in 25.700 mm |
| D1 | 1.4606 in 37.100 mm |
| D2 | 1.6220 in 41.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 60 º |
