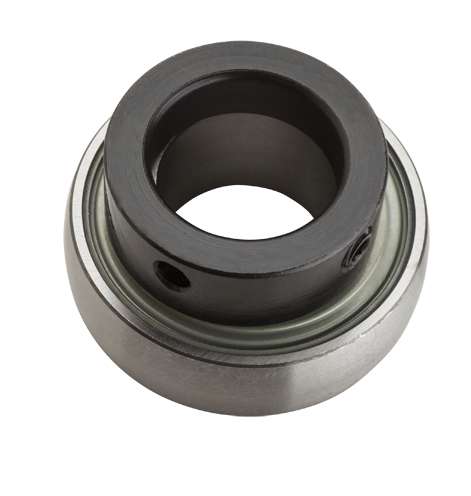

NTN AEL206-102D1轴承尺寸、参数、图纸、互换、价格
A
E
L
2
0
6
-
1
0
2
D
1
AEL：窄内圈，带止动环槽
2：系列：轻型承重
06：内径系列：30 mm 系列
-：内径分隔符
102：内径：1.125 in
D1：带油槽油孔，可再润滑
AEL：
窄内圈，带止动环槽
2：
系列：轻型承重
06：
内径系列：30 mm 系列
-：
内径分隔符
102：
内径：1.125 in
D1：
带油槽油孔，可再润滑
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL206-102 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | C-102#BCA |
| 基础外圈型号 | 206 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.739 lb 0.335 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

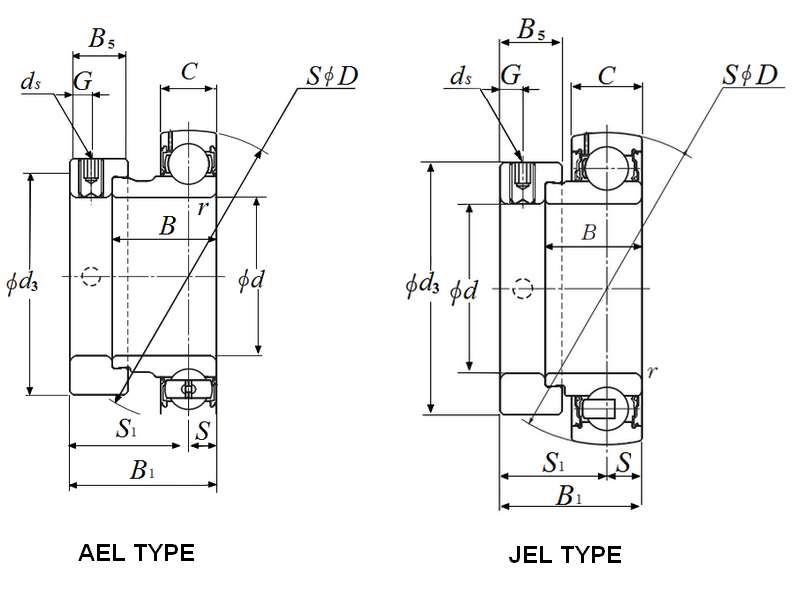

| 带偏心锁紧套的外球面轴承，狭窄内圈 - 球面外圈 - 尺寸 | |
| d | 1-1/8 in 28.575 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.6299 in 16.000 mm |
| B | 0.9370 in 23.800 mm |
| B1 | 1.4055 in 35.700 mm |
| r | 0.0394 in 1.000 mm |
| ds | 5/16-24 UNF |
| G | 0.2362 in 6.000 mm |
| d3 | 1.7520 in 44.500 mm |
| B5 | 0.6260 in 15.900 mm |
| S1 | 1.0512 in 26.700 mm |
| S | 0.3543 in 9.000 mm |
| F | 0.1614 in 4.100 mm |
| AELP206-102D1 | 详细尺寸，d：28.575mm，h：42.9mm，b：48mm，j：121mm，2b：83mm，r：165mm |
| AELPL206-102D1 | 详细尺寸，d：28.575mm，h：42.9mm，b：48mm，j：121mm，2b：83mm，r：165mm |
| AELFL206-102D1 | 详细尺寸，d：28.575mm，h：148mm，b：31mm，j：117mm，r：80mm |
| C-102#BCA | 详细尺寸，：15.9mm，j：44.5mm，r2max：6mm |
