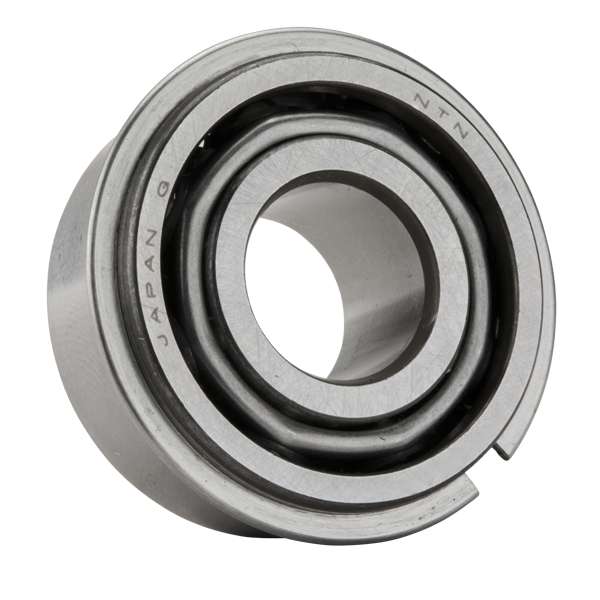

NTN 5307SNR轴承尺寸、参数、图纸、互换、价格
5
3
0
7
S
N
R
5：双列角接触球轴承不带填充槽
3：尺寸系列：03系列
07：内径：35 mm
S：内部设计优化
NR：带止动环和止动槽
5：
双列角接触球轴承不带填充槽
3：
尺寸系列：03系列
07：
内径：35 mm
S：
内部设计优化
NR：
带止动环和止动槽
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 7500转/分钟 |
| 极限转速-脂润滑 | 5600转/分钟 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 8100 lbf 36000 N 36.00 kN |
| 基本额定动载荷 | 11500 lbf 51000 N 51.00 kN |
| 附件 | 开式 |
| 重量 | 1.701 lb 0.771 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

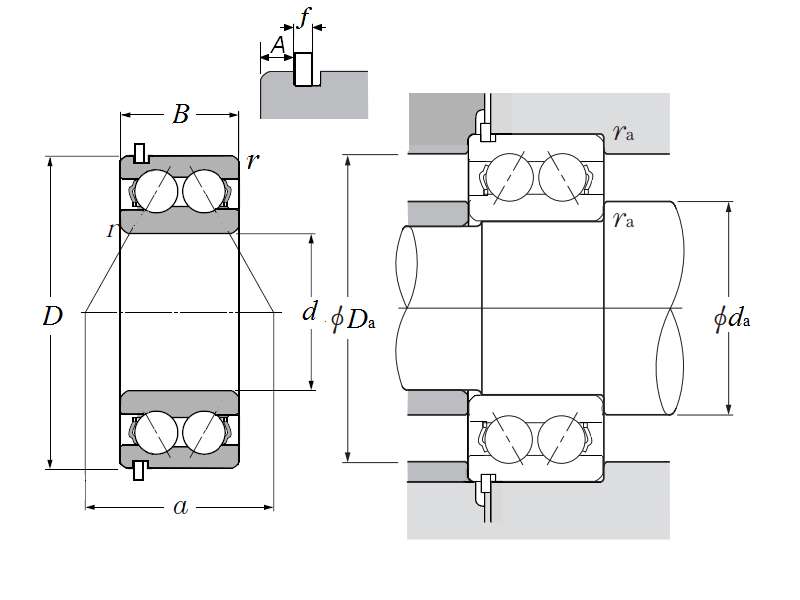

| 双列角接触球轴承 - 开式带止动环 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 1.3740 in 34.900 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 3.4094 in 86.600 mm |
| D1 | 3.0039 in 76.300 mm |
| f | 0.0748 in 1.900 mm |
| r | 0.0591 in 1.500 mm |
| 接触角 | 25 º |
| a | 1.9094 in 48.500 mm |
| da min | 1.7323 in 44.000 mm |
| Da max | 2.7953 in 71.000 mm |
| ras max | 0.0591 in 1.500 mm |
