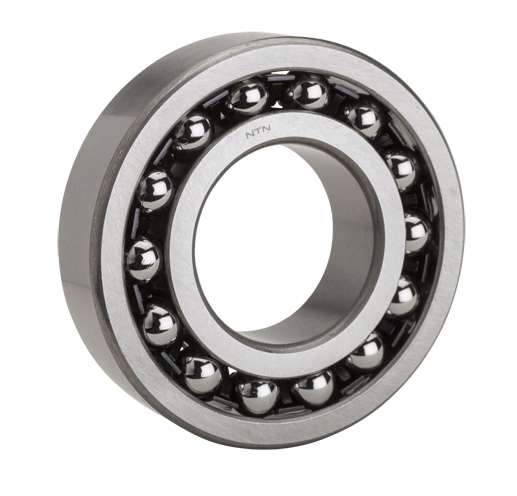

NTN 2316SL1轴承尺寸、参数、图纸、互换、价格
2
3
1
6
S
L
1
2：加宽型自调心球轴承
3：ISO标准03系列
16：内径：80 mm
S：内部设计优化
L1：机加工黄铜保持架
2：
加宽型自调心球轴承
3：
ISO标准03系列
16：
内径：80 mm
S：
内部设计优化
L1：
机加工黄铜保持架
| 类型 | 自调心球轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 4000转/分钟 |
| 极限转速-脂润滑 | 3200转/分钟 |
| Y1 | 1.60 |
| Y2 | 2.50 |
| Y0 | 1.70 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 10100 lbf 45000 N 45.00 kN |
| 基本额定动载荷 | 29200 lbf 130000 N 130.00 kN |
| 附件 | 开式 |
| 重量 | 13.475 lb 6.112 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

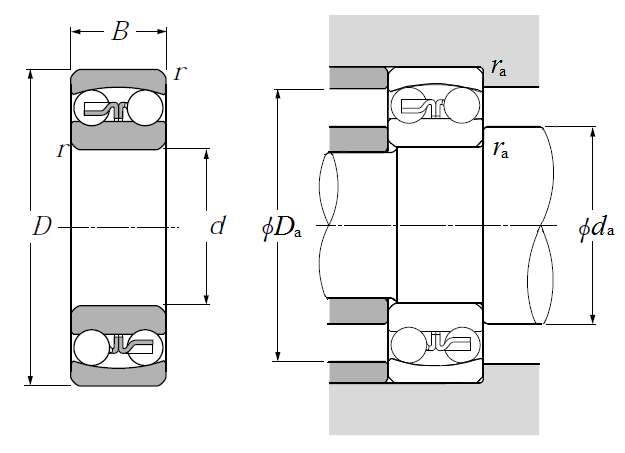

| 自调心球轴承 - 圆柱孔 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 6.6929 in 170.000 mm |
| B | 2.2835 in 58.000 mm |
| r | 0.0827 in 2.100 mm |
| da min | 3.5827 in 91.000 mm |
| Da max | 6.2598 in 159.000 mm |
| ras max | 0.0787 in 2.000 mm |
