NSK HR32022XJP5 5轴承尺寸、参数、图纸、互换、价格

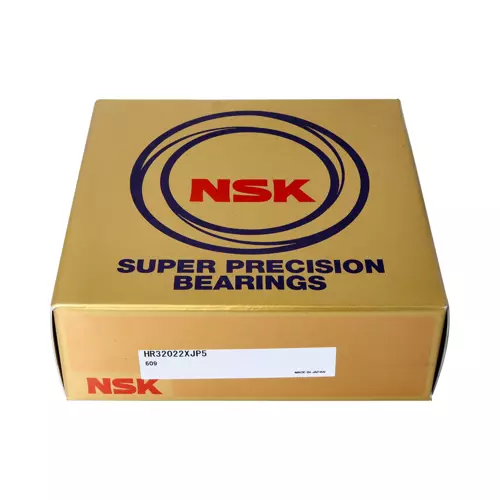

NSK HR32022XJP5 5轴承
更新日期：2025-01-11 14:08:59
市场价：￥1974.86元
销售价：电话咨询
库存：3套
NSK HR32022XJP5 5轴承属于NSK 32022轴承系列，其内径为110.00mm，外径为170.00mm，厚度为38.00mm。
前缀列表：【HR：重载型】。后缀列表：【X：20和29系列，主要尺寸与 ISO355 标准尺寸一致】【J：外圈滚道直径和角度与 ISO355 标准尺寸一致】【P5：ISO 5级精度】【-5：商业包装，蓝色纸盒单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
H
R
3
2
0
2
2
X
J
P
5
-
5
HR：重载型
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
22：内径：110 mm
X：20和29系列，主要尺寸与 ISO355 标准尺寸一致
J：外圈滚道直径和角度与 ISO355 标准尺寸一致
P5：ISO 5级精度
-5：商业包装，蓝色纸盒单个包装
HR：
重载型
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
22：
内径：110 mm
X：
20和29系列，主要尺寸与 ISO355 标准尺寸一致
J：
外圈滚道直径和角度与 ISO355 标准尺寸一致
P5：
ISO 5级精度
-5：
商业包装，蓝色纸盒单个包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 总厚度 | T | 38 |
| 内圈厚度 | B | 38 |
| 外圈厚度 | C | 29 |
| 内圈 rmin | 2.5 | |
| 外圈 rmin | 2 | |
| da min | 125 | |
| db max | 121 | |
| Da max | 160 | |
| Da min | 153 | |
| Db min | 163 | |
| Sa min | 7 | |
| Sb min | 9 | |
| 内圈 ra max | 2 | |
| 外圈 ra max | 2 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 236 |
| 基本额定静载荷 | Cor | 390 |
| 极限转速（min-1） | ||
| 脂润滑 | 2000 | |
| 油润滑 | 2600 | |
| 其他参数 | ||
| 作用点位置（mm） | a | 35.9 |
| 常数 | e | 0.43 |
| 轴向载荷系数 | Y1 | 1.4 |
| 轴向载荷系数 | Y0 | 0.77 |
| 质量（kg）（参考值） | 3.09 | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| NSK HR32022XJ 5轴承 | ￥585元 | - | 267 |
